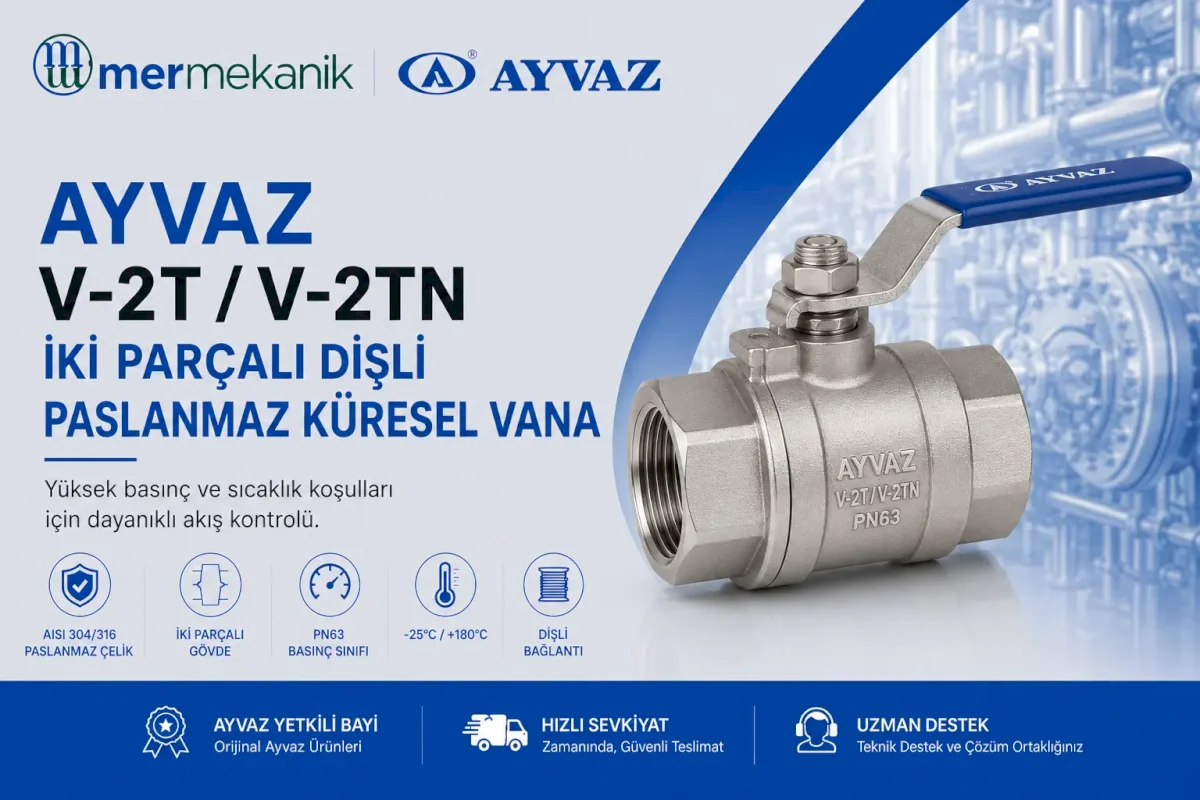

Ayvaz V-2T / V-2TN İki Parçalı Dişli Paslanmaz Küresel Vana

Ayvaz V-2T ve V-2TN İki Parçalı Dişli Paslanmaz Küresel Vanalar, boru hatlarındaki akışkan geçişini hızlı biçimde açmak veya kapatmak amacıyla kullanılan paslanmaz çelik vana çözümleridir. İki parçalı gövde tasarımı, dişli bağlantısı ve çeyrek turlu çalışma prensibiyle mekanik ve endüstriyel tesisat uygulamalarında pratik akış kontrolü sağlar.

V-2T ve V-2TN modellerinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik, sızdırmazlık bölümünde ise PTFE kullanılmaktadır. Her iki model için çalışma sıcaklığı -25°C ile +180°C arasındadır. Ayvaz kataloğunda V-2T modelinin basınç sınıfı PN63 olarak belirtilmektedir.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-2T ve V-2TN paslanmaz küresel vanalarda uygun malzeme, çap ve model seçimi ile fiyatlandırma ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-2T / V-2TN Teknik Özellikleri

Ayvaz V-2T ve V-2TN Ölçüleri

V-2T ve V-2TN modelleri farklı çap aralıklarında sunulmaktadır. Model seçilirken ihtiyaç duyulan bağlantı çapına dikkat edilmelidir.

Ayvaz V-2TN Ölçüleri

1/2" – 3/4" – 1" – 1 1/4" – 1 1/2" – 2"

Ayvaz V-2T Ölçüleri

1/2" – 3/4" – 1" – 1 1/4" – 1 1/2" – 2" – 2 1/2" – 3" – 4"

Doğru vana çapı belirlenirken boru bağlantısının yanı sıra sistem debisi, çalışma basıncı, sıcaklık ve akışkan özellikleri de değerlendirilmelidir.

Ayvaz V-2T / V-2TN Ne İşe Yarar?

Ayvaz V-2T ve V-2TN, boru hattındaki akışkan geçişini tamamen açmak veya kapatmak için kullanılır. Vana kolunun 90 derece çevrilmesiyle gövde içerisindeki delikli küre hareket eder ve akış yolu kontrol edilir.

Kürenin geçiş deliği boru hattıyla aynı doğrultuya geldiğinde vana açık konuma geçer. Küre hatta dik konuma çevrildiğinde ise akış kesilir. Bu çeyrek turlu yapı, hattın kısa sürede izole edilmesini sağlar.

İki Parçalı Paslanmaz Küresel Vana Yapısı

İki parçalı küresel vanalarda ana gövde ve bağlantı parçası bir araya gelerek vana gövdesini oluşturur. Bu yapı, tek parçalı vanalardan farklı bir gövde tasarımı sunarken üç parçalı modellere göre daha kompakt bir çözüm meydana getirir.

V-2T ve V-2TN modellerindeki paslanmaz çelik gövde ve küre ile PTFE conta, ürünün teknik sınırlarına ve malzeme uyumluluğuna uygun tesisatlarda sızdırmazlık ve akış kontrolü sağlamak üzere birlikte çalışır.

Ayvaz V-2T / V-2TN Nasıl Çalışır?

Vana koluna uygulanan çeyrek turluk hareket, mil üzerinden paslanmaz çelik küreye aktarılır. Küre içerisindeki geçiş kanalı akış yönüyle hizalandığında akışkan vanadan geçer; kanal 90 derece döndürüldüğünde geçiş kapanır.

Küresel vanaların ağırlıklı olarak tam açık veya tam kapalı konumda kullanılması tercih edilir. Sürekli debi ayarı için yarı açık konumda çalıştırılması, akış koşullarına bağlı olarak conta ve küre yüzeyleri üzerinde aşınmaya neden olabilir.

Ayvaz V-2T / V-2TN Avantajları

• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• PTFE conta
• İki parçalı kompakt gövde tasarımı
• Dişli tesisat bağlantısı
• -25°C ile +180°C çalışma sıcaklığı
• V-2T modelinde PN63 basınç sınıfı
• Çeyrek turla hızlı açma ve kapama
• V-2T modelinde 4 inçe kadar çap seçeneği
• Farklı proje koşullarına uygun AISI 304/316 malzeme seçenekleri

Ayvaz V-2T ile V-2TN Arasındaki Farklar

Ayvaz kataloğunda iki ürün aynı teknik ürün grubu içerisinde gösterilmekle birlikte çap aralıkları farklıdır. V-2TN modeli 1/2" ile 2", V-2T modeli ise 1/2" ile 4" arasında ölçü seçeneklerine sahiptir.

Ayrıca katalogda PN63 basınç sınıfı açıkça V-2T modeli için belirtilmiştir. V-2TN modelinin basınç sınıfı katalog tablosunda ayrıca açıklanmadığından, sipariş öncesinde seçilen çap ve ürün varyantına ait güncel teknik föyün kontrol edilmesi önerilir.

AISI 304 ve AISI 316 Paslanmaz Vana Arasındaki Fark

AISI 304 ve AISI 316 paslanmaz çelikler farklı alaşım bileşimlerine sahiptir. AISI 316 malzeme, içerdiği molibden sayesinde belirli korozif ortamlarda AISI 304'e göre daha yüksek direnç gösterebilir. Ancak uygun malzeme seçimi yalnızca paslanmaz çelik sınıfına bakılarak yapılmamalıdır.

Akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve çalışma basıncı birlikte değerlendirilmelidir. Paslanmaz çelik malzeme, her akışkana ve her çalışma koşuluna koşulsuz olarak uygun kabul edilmemelidir.

Ayvaz V-2T / V-2TN Nerelerde Kullanılır?

Ayvaz V-2T ve V-2TN paslanmaz küresel vanalar, ürünün basınç, sıcaklık ve malzeme özellikleriyle uyumlu mekanik ve endüstriyel tesisatlarda akışkan hattını açmak veya kapatmak amacıyla kullanılabilir.

Ürünün belirli bir uygulamaya uygunluğu; akışkanın türü, kimyasal özellikleri, çalışma sıcaklığı, sistem basıncı, bağlantı çapı ve seçilen AISI 304/316 malzeme seçeneği dikkate alınarak belirlenmelidir.

Paslanmaz Küresel Vana Seçerken Nelere Dikkat Edilmelidir?

• Akışkanın AISI 304 veya AISI 316 malzemeyle uyumu
• Tesisatın normal ve maksimum çalışma basıncı
• Akışkanın minimum ve maksimum sıcaklığı
• Gerekli bağlantı çapı
• V-2T veya V-2TN model seçimi
• PTFE contanın çalışma koşullarına uygunluğu
• Vananın bağlantı standardı ve montaj yönü
• Sistemin debi ihtiyacı

Ürün seçimi sırasında yalnızca boru çapına göre karar verilmemelidir. Model, basınç sınıfı ve malzeme seçeneği projenin gerçek işletme değerleriyle birlikte değerlendirilmelidir.

Ayvaz V-2T / V-2TN Fiyatları

Ayvaz V-2T ve V-2TN fiyatları; ürün modeline, bağlantı çapına, AISI 304 veya AISI 316 malzeme seçeneğine, sipariş miktarına ve güncel ticari koşullara göre değişiklik gösterebilir.

Ayvaz V-2T PN63 paslanmaz küresel vana ve Ayvaz V-2TN iki parçalı dişli vana fiyatları ile stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.

Ayvaz Yetkili Bayi – Mermekanik Mühendislik

Mermekanik Mühendislik, mekanik ve endüstriyel tesisat projelerinde ihtiyaç duyulan Ayvaz paslanmaz vanaların ve akış kontrol ekipmanlarının tedariğini sağlamaktadır.

Ayvaz V-2T ve V-2TN başta olmak üzere iki parçalı paslanmaz küresel vana, üç parçalı küresel vana, flanşlı vana, çekvalf, pislik tutucu ve emniyet ventili gruplarında ürün seçimi, teknik değerlendirme, fiyatlandırma ve toplu alım talepleriniz için bizimle iletişime geçebilirsiniz.

Ayvaz V-2T / V-2TN İki Parçalı Dişli Paslanmaz Küresel Vana için güncel fiyat, stok bilgisi ve proje teklifinizi Mermekanik Mühendislik'ten alın.
