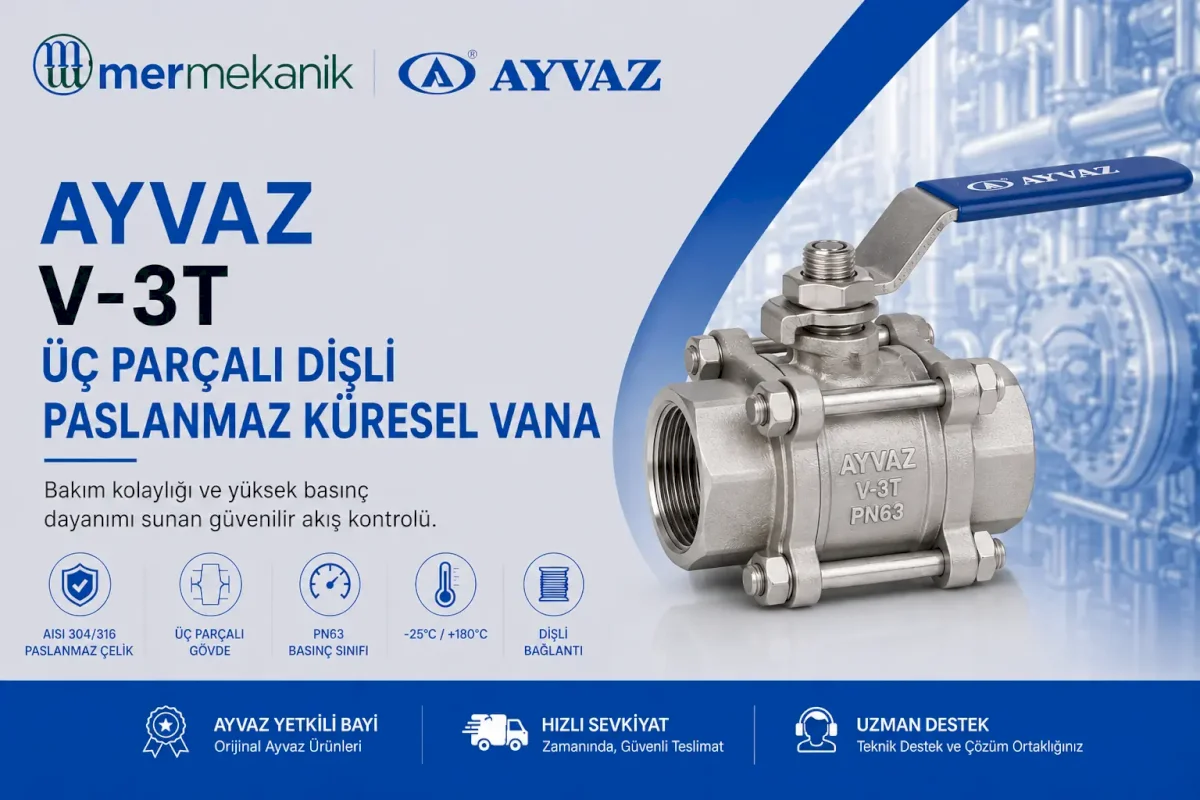

Ayvaz V-3T Üç Parçalı Dişli Paslanmaz Küresel Vana

Ayvaz V-3T Üç Parçalı Dişli Paslanmaz Küresel Vana, mekanik ve endüstriyel tesisatlarda akışkan geçişini açmak veya kapatmak amacıyla kullanılan yüksek basınç dayanımlı bir vana çözümüdür. Üç parçalı gövde yapısı ve çeyrek turlu çalışma prensibi, boru hattının hızlı şekilde kontrol edilmesini sağlar.

V-3T modelinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik, sızdırmazlık bölümünde ise PTFE conta kullanılmaktadır. Dişli bağlantıya sahip ürün; PN63 basınç sınıfı ve -25°C ile +180°C çalışma sıcaklığı değerleriyle sunulmaktadır.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-3T paslanmaz küresel vana ve diğer Ayvaz vana gruplarında uygun malzeme, çap ve ürün seçimiyle birlikte fiyatlandırma ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-3T Teknik Özellikleri

Ayvaz V-3T Ölçüleri

Ayvaz V-3T üç parçalı paslanmaz küresel vana, farklı tesisat bağlantılarına uygun olarak aşağıdaki çap seçeneklerinde sunulmaktadır:

1/2" – 3/4" – 1" – 1 1/4" – 1 1/2" – 2" – 2 1/2" – 3" – 4"

Doğru çap seçimi yapılırken boru ölçüsünün yanı sıra sistemin debisi, çalışma basıncı, akışkan sıcaklığı ve kabul edilebilir basınç kaybı birlikte değerlendirilmelidir.

Ayvaz V-3T Ne İşe Yarar?

Ayvaz V-3T, boru hattındaki akışkan geçişinin tamamen açılması veya kapatılması amacıyla kullanılır. Vana kolunun 90 derece çevrilmesiyle gövde içerisindeki delikli kürenin konumu değiştirilir.

Kürenin geçiş kanalı boru hattıyla aynı doğrultuda olduğunda vana açık konumdadır. Kanal akış yönüne dik konuma getirildiğinde geçiş kapanır ve tesisatın ilgili bölümü izole edilir.

Ayvaz V-3T Nasıl Çalışır?

Vana koluna uygulanan çeyrek turluk hareket, mil üzerinden paslanmaz çelik küreye aktarılır. Küre ile gövde arasındaki PTFE sızdırmazlık elemanları, vana kapalı konuma getirildiğinde akışkan geçişinin kesilmesine yardımcı olur.

Küresel vanalar temel olarak tam açık veya tam kapalı çalışma için tercih edilir. V-3T’nin sürekli olarak yarı açık konumda debi ayarı amacıyla kullanılması, yüksek akış hızına bağlı olarak küre ve sızdırmazlık yüzeylerinde aşınmaya yol açabilir.

Üç Parçalı Küresel Vana Yapısı Nedir?

Üç parçalı küresel vanalarda merkez gövde, iki bağlantı parçasının arasında konumlandırılır. Bu bölümler bağlantı elemanlarıyla bir arada tutulur. Böylece ürün, iki parçalı küresel vanalardan farklı bir gövde tasarımına sahip olur.

Üç parçalı yapı, uygun tesisat ve bakım koşullarında vananın merkez bölümüne erişimi kolaylaştırabilir. Sökme ve bakım işlemleri gerçekleştirilirken hattın basıncı tamamen boşaltılmalı ve üreticinin teknik talimatları uygulanmalıdır.

Ayvaz V-3T Avantajları

• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• PTFE sızdırmazlık elemanı
• Üç parçalı gövde tasarımı
• PN63 basınç sınıfı
• -25°C ile +180°C çalışma sıcaklığı
• Dişli bağlantı yapısı
• Çeyrek turla hızlı açma ve kapama
• 1/2" ile 4" arasında geniş çap seçeneği
• Farklı uygulamalara uygun AISI 304 ve AISI 316 seçenekleri

Ayvaz V-3T Nerelerde Kullanılır?

Ayvaz V-3T üç parçalı paslanmaz küresel vana, teknik basınç ve sıcaklık sınırlarının uygun olduğu mekanik ve endüstriyel tesisatlarda akışkan hattını açmak veya kapatmak amacıyla kullanılabilir.

Ürünün belirli bir uygulamaya uygunluğu; akışkanın türü ve kimyasal özellikleri, çalışma basıncı, sıcaklık, bağlantı çapı ve seçilecek AISI 304 veya AISI 316 malzeme alternatifi dikkate alınarak belirlenmelidir.

Ayvaz V-3T ile V-2T Arasındaki Fark Nedir?

Ayvaz V-3T üç parçalı, V-2T ise iki parçalı gövde tasarımına sahiptir. Her iki model de dişli bağlantılı paslanmaz küresel vana grubunda bulunmasına rağmen gövdelerinin birleşim yapısı farklıdır.

Ayvaz kataloğunda her iki model için AISI 304/316 paslanmaz çelik, PTFE conta, PN63 basınç sınıfı ve -25°C/+180°C çalışma sıcaklığı belirtilmektedir. Model seçimi yapılırken gövde tasarımı, bakım ihtiyacı, bağlantı çapı ve uygulama koşulları değerlendirilmelidir.

AISI 304 ve AISI 316 V-3T Seçenekleri

V-3T modeli, katalogda AISI 304 ve AISI 316 paslanmaz çelik seçenekleriyle belirtilmektedir. Bu iki paslanmaz çelik sınıfı farklı alaşım bileşimlerine ve korozyon dayanımı özelliklerine sahiptir.

AISI 316, içerdiği molibden nedeniyle belirli korozif ortamlarda AISI 304’e göre daha yüksek direnç gösterebilir. Bununla birlikte uygun malzeme seçimi; akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve işletme şartları incelenerek yapılmalıdır.

Ayvaz V-3T Seçerken Nelere Dikkat Edilmelidir?

• Sistemin normal ve maksimum çalışma basıncı
• Akışkanın minimum ve maksimum sıcaklığı
• Akışkanın AISI 304 veya AISI 316 ile kimyasal uyumu
• PTFE contanın çalışma koşullarına uygunluğu
• Gerekli vana çapı ve sistem debisi
• Dişli bağlantının tesisata uygunluğu
• Montaj, bakım ve erişim alanı
• Vananın açma-kapama amacıyla kullanılacak olması

Yalnızca boru çapına göre yapılan ürün seçimi yeterli olmayabilir. Vana malzemesi, basınç sınıfı ve sıcaklık aralığı projenin gerçek çalışma koşullarıyla uyumlu olmalıdır.

Ayvaz V-3T Montajında Dikkat Edilmesi Gerekenler

Montaj öncesinde boru hattı içerisindeki kaynak kalıntıları, çapak ve yabancı maddeler temizlenmelidir. Vana, boru hattındaki hizasızlığı düzeltmek amacıyla kullanılmamalı ve gövdeye aşırı mekanik yük bindirilmemelidir.

• Diş ölçüsü ve bağlantı standardı kontrol edilmelidir.
• Uygun sızdırmazlık malzemesi kullanılmalıdır.
• Aşırı sıkma kuvvetinden kaçınılmalıdır.
• Vana kolunun hareket edebileceği yeterli alan bırakılmalıdır.
• Montaj sonrasında bağlantılar sızdırmazlık açısından kontrol edilmelidir.
• Bakım öncesinde hat basıncı tamamen tahliye edilmelidir.

Ayvaz V-3T Fiyatları

Ayvaz V-3T fiyatları; bağlantı çapına, AISI 304 veya AISI 316 malzeme seçeneğine, sipariş miktarına, stok durumuna ve güncel ticari koşullara göre değişiklik gösterebilir.

1/2" ile 4" arasındaki Ayvaz V-3T üç parçalı dişli paslanmaz küresel vana fiyatları, stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.
