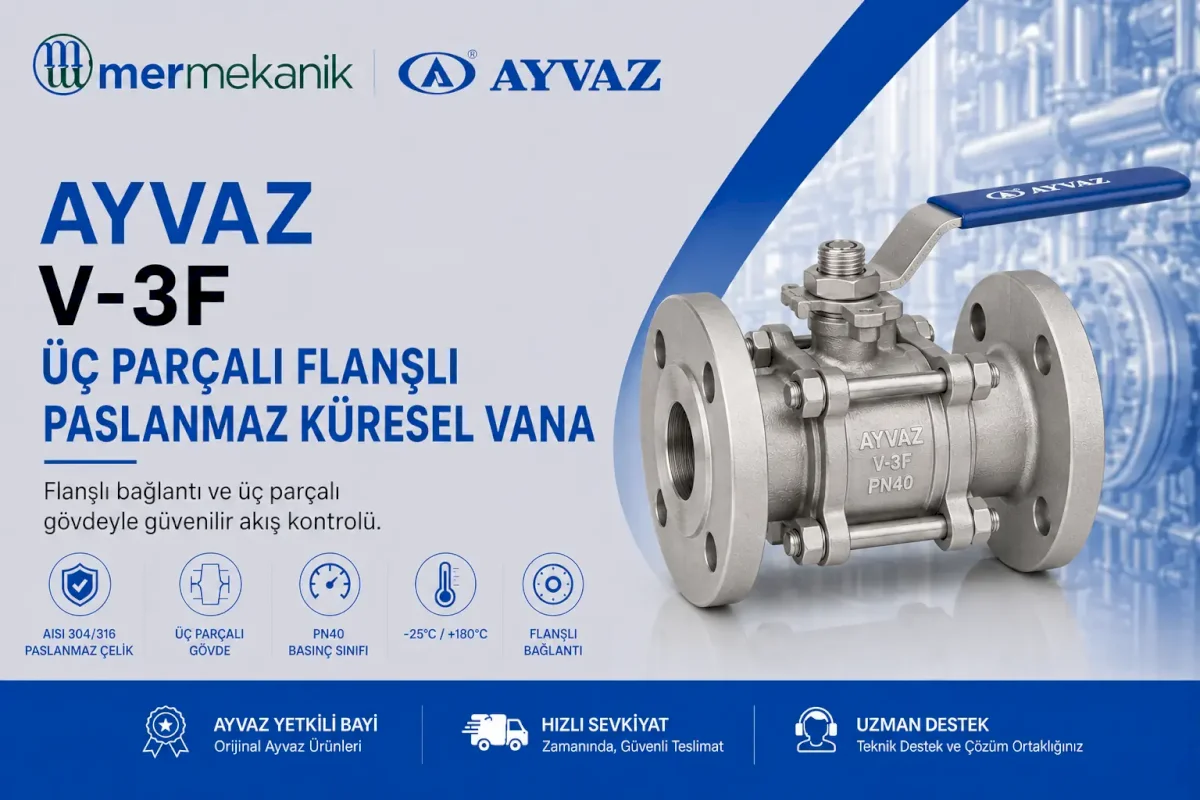

Ayvaz V-3F Üç Parçalı Flanşlı Paslanmaz Küresel Vana

Ayvaz V-3F Üç Parçalı Flanşlı Paslanmaz Küresel Vana, mekanik ve endüstriyel tesisatlarda akışkan geçişini açmak veya kapatmak amacıyla kullanılan flanş bağlantılı bir akış kontrol vanasıdır. Üç parçalı gövde yapısı, paslanmaz çelik malzeme seçenekleri ve çeyrek turlu çalışma prensibiyle farklı proje ihtiyaçlarına çözüm sunar.

V-3F modelinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik, sızdırmazlık bölümünde ise PTFE conta kullanılmaktadır. Ürün, PN40 basınç sınıfına ve -25°C ile +180°C çalışma sıcaklığına sahiptir.

Flanşlı bağlantısı sayesinde boru hattına cıvatalı biçimde monte edilen V-3F, DN15 ile DN100 arasında farklı çap seçenekleriyle sunulmaktadır.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-3F flanşlı paslanmaz küresel vana ve diğer Ayvaz vana gruplarında ürün seçimi, fiyatlandırma ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-3F Teknik Özellikleri

Ayvaz V-3F Ölçüleri

Ayvaz V-3F üç parçalı flanşlı paslanmaz küresel vana, farklı tesisat kapasitelerine uygun olarak aşağıdaki nominal çaplarda sunulmaktadır:

DN15 – DN20 – DN25 – DN32 – DN40 – DN50 – DN65 – DN80 – DN100

Uygun çap belirlenirken boru hattının nominal ölçüsüyle birlikte sistem debisi, çalışma basıncı, akışkan sıcaklığı ve kabul edilebilir basınç kaybı değerlendirilmelidir.

Ayvaz V-3F Ne İşe Yarar?

Ayvaz V-3F, boru hattındaki akışkan geçişini hızlı şekilde açmak veya kapatmak için kullanılır. Vana kolunun 90 derece çevrilmesiyle gövde içerisindeki delikli kürenin konumu değiştirilir.

Kürenin geçiş kanalı boru hattıyla aynı doğrultuya getirildiğinde vana açılır. Kanal akış yönüne dik konuma çevrildiğinde ise geçiş kapanır ve tesisatın ilgili bölümü izole edilir.

Ayvaz V-3F Nasıl Çalışır?

Vana koluna uygulanan çeyrek turluk hareket, mil üzerinden paslanmaz çelik küreye aktarılır. Küre ve PTFE sızdırmazlık elemanları, vana kapalı konuma getirildiğinde akışkan geçişinin kesilmesine yardımcı olur.

Küresel vanalar öncelikle tam açık veya tam kapalı konumda çalıştırılmak üzere tercih edilir. Vananın sürekli yarı açık konumda debi ayarı amacıyla kullanılması, yüksek akış hızına bağlı olarak küre ve conta yüzeylerini olumsuz etkileyebilir.

Üç Parçalı Flanşlı Vana Yapısı

V-3F modelinde merkez vana gövdesi, iki flanşlı bağlantı bölümünün arasında yer alır. Bu parçalar bağlantı elemanlarıyla bir arada tutulur. Üç parçalı tasarım, uygun bakım koşullarında merkez gövdeye erişimi kolaylaştırabilir.

Flanşlı bağlantı ise vananın karşı flanşlar ve uygun bağlantı elemanları kullanılarak boru hattına monte edilmesini sağlar. Montaj sırasında flanş yüzeylerinin paralelliği, conta seçimi ve cıvata sıkma düzeni önem taşır.

Ayvaz V-3F Avantajları

• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• PTFE sızdırmazlık elemanı
• Üç parçalı gövde yapısı
• Flanşlı tesisat bağlantısı
• PN40 basınç sınıfı
• -25°C ile +180°C çalışma sıcaklığı
• Çeyrek turla hızlı açma ve kapama
• DN15 ile DN100 arasında farklı çap seçenekleri
• Farklı akışkan koşulları için AISI 304/316 seçenekleri

Ayvaz V-3F Nerelerde Kullanılır?

Ayvaz V-3F üç parçalı flanşlı paslanmaz küresel vana, teknik basınç ve sıcaklık sınırlarının uygun olduğu mekanik ve endüstriyel tesisatlarda akışkan hattını açmak veya kapatmak amacıyla kullanılabilir.

Ürünün belirli bir uygulamaya uygunluğu; akışkanın kimyasal özellikleri, sistem basıncı, sıcaklık, bağlantı çapı ve seçilecek AISI 304 veya AISI 316 malzeme alternatifi dikkate alınarak belirlenmelidir.

Ayvaz V-3F ile V-3T Arasındaki Fark Nedir?

Ayvaz V-3F ve V-3T modellerinin ikisi de üç parçalı paslanmaz küresel vana yapısına sahiptir. Temel fark, bağlantı biçimleri ve katalogda belirtilen basınç sınıflarıdır.

V-3F modeli flanşlı bağlantıya ve PN40 basınç sınıfına sahiptir. V-3T modeli ise dişli bağlantılıdır ve PN63 basınç sınıfında sunulmaktadır.

Model seçimi yapılırken boru hattının bağlantı standardı, sistem basıncı, vana çapı, bakım ihtiyacı ve montaj koşulları birlikte değerlendirilmelidir.

AISI 304 ve AISI 316 V-3F Seçenekleri

Ayvaz V-3F, katalogda AISI 304 ve AISI 316 paslanmaz çelik seçenekleriyle belirtilmektedir. AISI 316 malzeme, içerdiği molibden sayesinde belirli korozif ortamlarda AISI 304’e göre daha yüksek direnç gösterebilir.

Bununla birlikte paslanmaz çelik sınıfı tek başına ürün uygunluğunu belirlemez. Akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve işletme koşulları incelenerek uygun malzeme seçilmelidir.

Ayvaz V-3F Seçerken Nelere Dikkat Edilmelidir?

• Sistemin normal ve maksimum çalışma basıncı
• Akışkanın minimum ve maksimum sıcaklığı
• Akışkanın AISI 304 veya AISI 316 malzemeyle uyumu
• PTFE contanın uygulama koşullarına uygunluğu
• Gerekli nominal çap ve sistem debisi
• Flanş standardı ve bağlantı ölçüleri
• Montaj ve bakım için kullanılabilir alan
• Vananın açma-kapama amacıyla kullanılacak olması

Vana seçiminin yalnızca boru çapına göre yapılması yeterli olmayabilir. Malzeme, basınç sınıfı, sıcaklık aralığı ve bağlantı standardı projenin gerçek çalışma koşullarıyla uyumlu olmalıdır.

Ayvaz V-3F Montajında Dikkat Edilmesi Gerekenler

Montaj öncesinde boru hattı yabancı maddelerden temizlenmeli ve karşı flanşların aynı eksende olduğu kontrol edilmelidir. Vana, boru hattındaki hizasızlığı düzeltmek amacıyla kullanılmamalıdır.

• Flanş yüzeyleri temiz ve hasarsız olmalıdır.
• Uygun ölçü ve malzemede flanş contası kullanılmalıdır.
• Cıvatalar karşılıklı ve dengeli şekilde sıkılmalıdır.
• Vana gövdesine aşırı mekanik yük bindirilmemelidir.
• Kolun hareket edebileceği yeterli alan bırakılmalıdır.
• Devreye alma öncesinde bağlantılar sızdırmazlık açısından kontrol edilmelidir.
• Bakım öncesinde hat basıncı tamamen tahliye edilmelidir.

Ayvaz V-3F Fiyatları

Ayvaz V-3F fiyatları; nominal çapa, AISI 304 veya AISI 316 malzeme seçeneğine, sipariş miktarına, stok durumuna ve güncel ticari koşullara göre değişiklik gösterebilir.

DN15 ile DN100 arasındaki Ayvaz V-3F üç parçalı flanşlı paslanmaz küresel vana fiyatları, stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.
