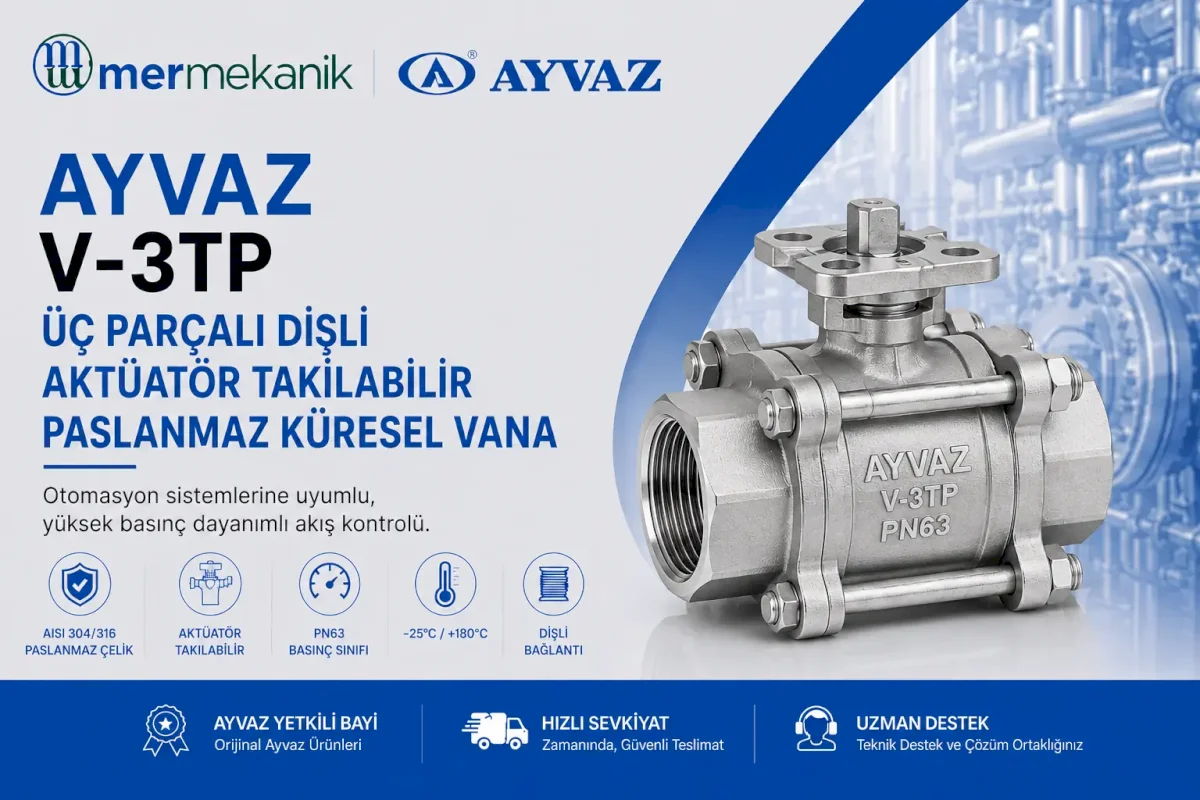

Ayvaz V-3TP Aktüatör Takılabilir Paslanmaz Küresel Vana

Ayvaz V-3TP Üç Parçalı Dişli Aktüatör Takılabilir Paslanmaz Küresel Vana, akışkan hatlarının otomasyon sistemi üzerinden açılıp kapatılmasına uygun olarak tasarlanmış bir vana çözümüdür. Aktüatör bağlantısına elverişli üst platformu sayesinde uygun pnömatik veya elektrikli aktüatörlerle birlikte kullanılabilir.

V-3TP modelinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik, sızdırmazlık bölümünde ise PTFE conta kullanılmaktadır. Ürün; PN63 basınç sınıfı, -25°C ile +180°C çalışma sıcaklığı ve dişli bağlantı özelliklerine sahiptir.

Üç parçalı gövde tasarımı, aktüatör takılabilme özelliği ve 1/2" ile 4" arasındaki ölçü seçenekleriyle V-3TP; uzaktan kumanda, otomatik proses kontrolü ve tekrarlı açma-kapama gerektiren uygun tesisatlarda değerlendirilebilir.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-3TP paslanmaz küresel vana, aktüatör ve diğer Ayvaz akış kontrol ekipmanlarında teknik seçim, fiyatlandırma ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-3TP Teknik Özellikleri

Ayvaz V-3TP Ölçüleri

Ayvaz V-3TP aktüatör takılabilir paslanmaz küresel vana, farklı boru hatlarına uygun olarak aşağıdaki bağlantı çaplarında sunulmaktadır:

1/2" – 3/4" – 1" – 1 1/4" – 1 1/2" – 2" – 2 1/2" – 3" – 4"

Vana ölçüsü belirlenirken boru çapının yanı sıra sistem debisi, çalışma basıncı, sıcaklık, basınç kaybı ve kullanılacak aktüatörün ihtiyaç duyduğu tork değeri birlikte değerlendirilmelidir.

Ayvaz V-3TP Ne İşe Yarar?

Ayvaz V-3TP, boru hattındaki akışkan geçişini açmak veya kapatmak amacıyla kullanılır. Standart manuel küresel vanalardan farklı olarak üzerine uygun bir aktüatör monte edilerek otomatik veya uzaktan kontrollü çalışmaya elverişli hale getirilebilir.

Aktüatörden gelen dönme hareketi vana miline aktarılır. Milin çevrilmesiyle gövde içerisindeki delikli küre 90 derece hareket eder ve akış yolu açılır ya da kapatılır.

Ayvaz V-3TP Nasıl Çalışır?

Kürenin geçiş kanalı boru hattıyla aynı doğrultuya geldiğinde akışkan vanadan geçer. Küre akış yönüne dik konuma döndürüldüğünde ise hat kapatılır. Bu çeyrek turlu mekanizma, vananın kısa sürede tam açık veya tam kapalı konuma geçmesini sağlar.

V-3TP üzerine bağlanan aktüatör, kontrol sisteminden aldığı komuta göre vana milini hareket ettirir. Kullanılacak aktüatörün türüne bağlı olarak açma-kapama işlemi elektrik, basınçlı hava veya ilgili otomasyon altyapısı üzerinden gerçekleştirilebilir.

Aktüatör Takılabilir Vana Ne Demektir?

Aktüatör takılabilir vana, manuel kol yerine veya manuel kumandaya alternatif olarak elektrikli ya da pnömatik hareket mekanizmasıyla çalıştırılmaya uygun bağlantı yapısına sahip vanadır.

V-3TP modelindeki üst montaj platformu, uygun aktüatörün vana miline bağlanmasına imkân verir. Ancak “aktüatör takılabilir” ifadesi, aktüatörün vana ile birlikte standart olarak verildiği anlamına gelmez. Sipariş kapsamı ve aktüatör seçeneği teklif aşamasında ayrıca kontrol edilmelidir.

Ayvaz V-3TP Avantajları

• Aktüatör montajına uygun üst bağlantı platformu
• Otomatik ve uzaktan kontrollü açma-kapama imkânı
• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• PTFE sızdırmazlık elemanı
• Üç parçalı gövde tasarımı
• PN63 basınç sınıfı
• -25°C ile +180°C çalışma sıcaklığı
• Dişli tesisat bağlantısı
• 1/2" ile 4" arasında geniş ölçü seçeneği

Ayvaz V-3TP Nerelerde Kullanılır?

Ayvaz V-3TP üç parçalı paslanmaz küresel vana, teknik değerlerinin ve malzeme yapısının uygun olduğu otomasyon kontrollü mekanik ve endüstriyel tesisatlarda kullanılabilir.

Uzaktan açma-kapama, merkezi kontrol, tekrarlı çalışma veya proses koşullarına bağlı otomatik vana hareketi gereken sistemler, aktüatör takılabilir vana kullanımına ihtiyaç duyabilecek uygulamalar arasındadır.

Ürünün belirli bir uygulamaya uygunluğu; akışkanın özellikleri, çalışma basıncı, sıcaklık, bağlantı çapı, vana çevrim sıklığı ve aktüatör seçimi birlikte değerlendirilerek belirlenmelidir.

Ayvaz V-3TP ile V-3T Arasındaki Fark Nedir?

Ayvaz V-3TP ile V-3T, üç parçalı ve dişli bağlantılı paslanmaz küresel vana grubunda yer almaktadır. İki model arasındaki temel fark kumanda ve aktüatör bağlantısıdır.

V-3T manuel kol ile açılıp kapatılan standart üç parçalı küresel vana yapısındadır. V-3TP ise üzerine uygun aktüatör takılmasına imkân veren montaj platformuyla otomasyon sistemlerine uyarlanabilir.

Her iki modelde de katalogda AISI 304/316 paslanmaz çelik, PTFE conta, PN63 basınç sınıfı ve -25°C/+180°C çalışma sıcaklığı belirtilmektedir. Model seçimi, vananın manuel mi yoksa otomatik mi çalıştırılacağına göre yapılmalıdır.

V-3TP İçin Aktüatör Seçimi

Aktüatör seçimi yalnızca vana bağlantı çapına göre yapılmamalıdır. Vananın güvenli biçimde açılıp kapanabilmesi için gerekli tork, çalışma basıncı ve işletme koşulları dikkate alınmalıdır.

• Vananın açma-kapama torku
• Bağlantı çapı
• Akışkanın çalışma basıncı ve sıcaklığı
• Elektrikli veya pnömatik kumanda tercihi
• Besleme gerilimi veya hava basıncı
• Normalde açık veya normalde kapalı çalışma ihtiyacı
• Açma-kapama süresi
• Ortam koruma sınıfı
• Limit switch ve pozisyon göstergesi ihtiyacı

Aktüatörün yetersiz torkta seçilmesi vananın tam açılamamasına veya kapanamamasına neden olabilir. Gereğinden büyük aktüatör kullanılması ise vana miline ve bağlantı parçalarına aşırı yük bindirebilir.

Pnömatik ve Elektrikli Aktüatör Arasındaki Fark

Pnömatik aktüatörler hareket enerjisini basınçlı havadan alırken elektrikli aktüatörler elektrik enerjisiyle çalışır. Seçim yapılırken tesisin mevcut enerji altyapısı, çalışma hızı, kontrol sistemi ve emniyet senaryosu dikkate alınmalıdır.

Pnömatik aktüatörlerde tek etkili veya çift etkili çalışma seçenekleri bulunabilir. Elektrikli aktüatörlerde ise besleme gerilimi, açma-kapama süresi ve kumanda sinyali gibi özelliklerin kontrol sistemine uygun olması gerekir.

AISI 304 ve AISI 316 V-3TP Seçenekleri

V-3TP modeli katalogda AISI 304 ve AISI 316 paslanmaz çelik seçenekleriyle belirtilmektedir. AISI 316, içerdiği molibden sayesinde belirli korozif koşullarda AISI 304’e göre daha yüksek direnç gösterebilir.

Malzeme seçimi yapılırken akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve çalışma süresi dikkate alınmalıdır. Paslanmaz çelik ifadesi bütün kimyasal akışkanlara sınırsız uygunluk anlamına gelmez.

Ayvaz V-3TP Seçerken Nelere Dikkat Edilmelidir?

• Akışkanın AISI 304 veya AISI 316 malzemeyle uyumu
• Sistemin normal ve maksimum çalışma basıncı
• Akışkanın minimum ve maksimum sıcaklığı
• PTFE contanın uygulama koşullarına uygunluğu
• Gerekli bağlantı çapı ve sistem debisi
• Aktüatör tipi ve gerekli çıkış torku
• Otomasyon sisteminin kontrol sinyali
• Vananın çalışma ve çevrim sıklığı

Vana ve aktüatörün ayrı ayrı uygun olması yeterli değildir. İki ekipmanın mekanik bağlantısı, tork değerleri ve kontrol özellikleri birbiriyle uyumlu olmalıdır.

Ayvaz V-3TP Montajında Dikkat Edilmesi Gerekenler

Montajdan önce boru hattındaki çapak, kaynak kalıntısı ve yabancı maddeler temizlenmelidir. Vana, boru hattındaki hizasızlığı gidermek amacıyla kullanılmamalı ve gövdeye aşırı mekanik yük uygulanmamalıdır.

• Dişli bağlantı ölçüsü kontrol edilmelidir.
• Uygulamaya uygun sızdırmazlık malzemesi kullanılmalıdır.
• Gövde ve bağlantı uçları aşırı sıkılmamalıdır.
• Aktüatör bağlantısı eksenel biçimde yapılmalıdır.
• Vana ve aktüatör açık-kapalı konumları eşleştirilmelidir.
• Montaj sonrasında çalışma ve sızdırmazlık testi yapılmalıdır.
• Bakım öncesinde hat basıncı ve aktüatör enerjisi kesilmelidir.

Ayvaz V-3TP Fiyatları

Ayvaz V-3TP fiyatları; bağlantı çapına, AISI 304 veya AISI 316 malzeme seçeneğine, sipariş miktarına ve güncel ticari koşullara göre değişiklik gösterebilir.

Aktüatörlü sistem fiyatı ayrıca seçilecek aktüatörün tipine, torkuna, aksesuarlarına ve kontrol özelliklerine göre belirlenir. Vana ile aktüatörün teklif kapsamına birlikte dahil edilip edilmediği sipariş öncesinde kontrol edilmelidir.

Ayvaz V-3TP aktüatör takılabilir paslanmaz küresel vana fiyatı, stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.
