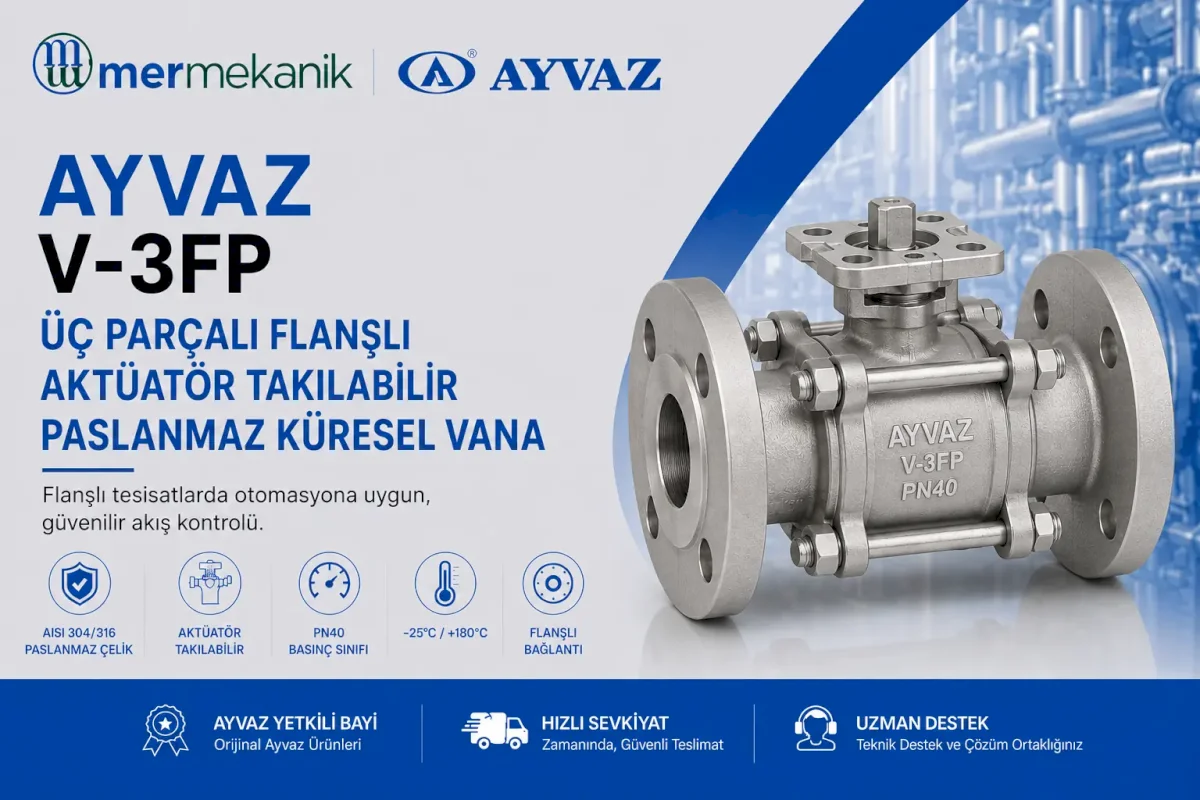

Ayvaz V-3FP Aktüatör Takılabilir Flanşlı Paslanmaz Küresel Vana

Ayvaz V-3FP Üç Parçalı Flanşlı Aktüatör Takılabilir Paslanmaz Küresel Vana, flanş bağlantılı boru hatlarında akışkan geçişinin otomatik veya uzaktan kontrollü şekilde açılıp kapatılmasına uygun bir vana çözümüdür. Aktüatör montajına elverişli üst platformu sayesinde uygun pnömatik veya elektrikli aktüatörlerle birlikte kullanılabilir.

V-3FP modelinin gövde, kapak ve küre parçalarında AISI 304 veya AISI 316 paslanmaz çelik, sızdırmazlık bölümünde ise PTFE conta kullanılmaktadır. Ürün; PN40 basınç sınıfı, -25°C ile +180°C çalışma sıcaklığı ve flanşlı bağlantı özelliklerine sahiptir.

Üç parçalı gövde tasarımı ve DN15 ile DN100 arasındaki çap seçenekleriyle V-3FP, otomasyon gerektiren farklı kapasitelerdeki mekanik ve endüstriyel tesisatlarda değerlendirilebilir.

Mermekanik Mühendislik, Ayvaz Yetkili Bayi olarak V-3FP paslanmaz küresel vana, aktüatör ve otomasyon uyumlu diğer Ayvaz akış kontrol ekipmanlarında teknik seçim ve proje bazlı tedarik desteği sağlamaktadır.

Ayvaz V-3FP Teknik Özellikleri

Ayvaz V-3FP Ölçüleri

Ayvaz V-3FP aktüatör takılabilir flanşlı paslanmaz küresel vana, aşağıdaki nominal çaplarda sunulmaktadır:

DN15 – DN20 – DN25 – DN32 – DN40 – DN50 – DN65 – DN80 – DN100

Doğru çap ve aktüatör seçimi yapılırken sistem debisi, çalışma basıncı, akışkan sıcaklığı, basınç kaybı ve vananın ihtiyaç duyduğu açma-kapama torku birlikte değerlendirilmelidir.

Ayvaz V-3FP Ne İşe Yarar?

Ayvaz V-3FP, flanşlı boru hattındaki akışkan geçişini açmak veya kapatmak için kullanılır. Üst montaj platformuna uygun aktüatör bağlanarak vana otomasyon sistemine dahil edilebilir.

Aktüatörden gelen çeyrek turluk hareket vana miline ve paslanmaz çelik küreye aktarılır. Kürenin geçiş kanalı hatla hizalandığında vana açılır; kanal akış yönüne dik konuma döndürüldüğünde ise geçiş kapanır.

Ayvaz V-3FP Nasıl Çalışır?

Kontrol sisteminden gelen açma veya kapama komutu aktüatörü harekete geçirir. Aktüatör, vana milini 90 derece döndürerek kürenin konumunu değiştirir ve boru hattındaki akışı kontrol eder.

Vana tam açık veya tam kapalı konumda çalışmaya uygundur. Otomasyon senaryosuna göre açma-kapama komutları sensör, kontrol panosu, PLC veya bina yönetim sistemi üzerinden iletilebilir.

Aktüatör Takılabilir Flanşlı Vana Ne Demektir?

Aktüatör takılabilir flanşlı vana, boru hattına flanşlarla bağlanan ve üst montaj platformuna uygun hareket mekanizması takılabilen vana türüdür.

Bu özellik V-3FP’nin manuel müdahale olmadan uzaktan veya otomatik olarak çalıştırılmasına imkân verir. Ancak aktüatör takılabilir ifadesi, aktüatörün standart olarak vana ile birlikte verildiği anlamına gelmez. Teklif kapsamında vana ve aktüatörün birlikte bulunup bulunmadığı kontrol edilmelidir.

Ayvaz V-3FP Avantajları

• Aktüatör montajına uygun üst bağlantı platformu
• Otomatik ve uzaktan kontrollü açma-kapama imkânı
• Üç parçalı gövde tasarımı
• AISI 304 veya AISI 316 paslanmaz çelik gövde ve kapak
• AISI 304 veya AISI 316 paslanmaz çelik küre
• PTFE sızdırmazlık elemanı
• PN40 basınç sınıfı
• -25°C ile +180°C çalışma sıcaklığı
• Flanşlı tesisat bağlantısı
• DN15 ile DN100 arasında farklı çap seçenekleri

Ayvaz V-3FP Nerelerde Kullanılır?

Ayvaz V-3FP, teknik değerlerinin ve malzeme yapısının uygun olduğu otomasyon kontrollü mekanik ve endüstriyel tesisatlarda akışkan hattını açmak veya kapatmak amacıyla kullanılabilir.

Merkezi kontrol, uzaktan kumanda, tekrarlı açma-kapama veya proses değerine bağlı otomatik vana hareketi gereken flanşlı boru hatları, V-3FP kullanımına ihtiyaç duyabilecek uygulamalar arasındadır.

Ürünün uygulamaya uygunluğu; akışkan özellikleri, basınç, sıcaklık, vana çapı, flanş standardı, çalışma sıklığı ve aktüatör tipi birlikte değerlendirilerek belirlenmelidir.

Ayvaz V-3FP ile V-3F Arasındaki Fark Nedir?

Ayvaz V-3FP ile V-3F, üç parçalı ve flanş bağlantılı paslanmaz küresel vana grubunda yer alır. İki model arasındaki temel fark kumanda sistemidir.

V-3F manuel kol aracılığıyla açılıp kapatılır. V-3FP ise uygun pnömatik veya elektrikli aktüatör takılarak otomasyon sistemine bağlanabilecek montaj platformuna sahiptir.

Her iki modelde de katalogda AISI 304/316 paslanmaz çelik, PTFE conta, PN40 basınç sınıfı, -25°C/+180°C çalışma sıcaklığı ve DN15-DN100 çap seçenekleri belirtilmektedir.

Ayvaz V-3FP ile V-3TP Arasındaki Fark Nedir?

V-3FP ve V-3TP modellerinin ikisi de üç parçalı ve aktüatör takılabilir paslanmaz küresel vanadır. Temel fark bağlantı biçimleri ve basınç sınıflarıdır.

V-3FP flanşlı bağlantıya ve PN40 basınç sınıfına sahiptir. V-3TP ise dişli bağlantılıdır ve PN63 basınç sınıfında sunulmaktadır.

Model seçimi yapılırken boru hattının bağlantı standardı, sistem basıncı, vana çapı, bakım gereksinimi ve otomasyon altyapısı dikkate alınmalıdır.

V-3FP İçin Aktüatör Seçimi

V-3FP için aktüatör seçilirken vananın ihtiyaç duyduğu açma-kapama torku esas alınmalıdır. Çap büyüdükçe ve çalışma koşulları ağırlaştıkça gerekli aktüatör torku değişebilir.

• Vananın bağlantı çapı ve tork ihtiyacı
• Sistemin çalışma basıncı ve sıcaklığı
• Elektrikli veya pnömatik kumanda tercihi
• Besleme gerilimi veya hava basıncı
• Tek etkili ya da çift etkili çalışma ihtiyacı
• Normalde açık veya normalde kapalı konum
• Açma-kapama süresi
• Limit switch ve pozisyon göstergesi ihtiyacı
• Çalışma ortamı ve koruma sınıfı

Yetersiz torka sahip aktüatör, vananın tam açılmamasına veya kapanmamasına neden olabilir. Gereğinden büyük aktüatör ise vana mili ve bağlantı elemanları üzerinde aşırı yük oluşturabilir.

Pnömatik ve Elektrikli Aktüatör Seçenekleri

Pnömatik aktüatörler basınçlı havayla, elektrikli aktüatörler ise elektrik enerjisiyle çalışır. Uygun seçenek belirlenirken tesisin enerji altyapısı, istenen çalışma hızı, kontrol sistemi ve arıza durumundaki emniyet konumu değerlendirilmelidir.

Aktüatörle birlikte selenoid vana, limit switch kutusu, pozisyon göstergesi veya manuel kumanda gibi aksesuarlar gerekebilir. Bu bileşenlerin teklif ve sipariş kapsamında olup olmadığı ayrıca belirtilmelidir.

AISI 304 ve AISI 316 V-3FP Seçenekleri

V-3FP, katalogda AISI 304 ve AISI 316 paslanmaz çelik seçenekleriyle belirtilmektedir. AISI 316 malzeme, içerdiği molibden sayesinde belirli korozif ortamlarda AISI 304’e göre daha yüksek direnç gösterebilir.

Malzeme seçimi yapılırken akışkanın kimyasal içeriği, konsantrasyonu, sıcaklığı ve işletme koşulları incelenmelidir. Paslanmaz çelik ifadesi her akışkana koşulsuz uygunluk anlamına gelmez.

Ayvaz V-3FP Seçerken Nelere Dikkat Edilmelidir?

• Akışkanın AISI 304 veya AISI 316 ile uyumu
• Sistemin normal ve maksimum çalışma basıncı
• Akışkanın minimum ve maksimum sıcaklığı
• PTFE contanın uygulama koşullarına uygunluğu
• Gerekli nominal çap ve sistem debisi
• Flanş standardı ve bağlantı ölçüleri
• Aktüatör tipi ve gerekli çıkış torku
• Kontrol sisteminin sinyal ve besleme özellikleri
• Vananın çalışma ve çevrim sıklığı

Vana, aktüatör ve otomasyon ekipmanları bir sistem olarak değerlendirilmelidir. Mekanik bağlantı, tork ve kumanda özellikleri birbiriyle uyumlu olmalıdır.

Ayvaz V-3FP Montajında Dikkat Edilmesi Gerekenler

Montaj öncesinde boru hattı temizlenmeli, karşı flanşların aynı eksende ve birbirine paralel olduğu doğrulanmalıdır. Vana, boru hattındaki hizasızlığı gidermek amacıyla kullanılmamalıdır.

• Flanş yüzeyleri temiz ve hasarsız olmalıdır.
• Uygun flanş contası kullanılmalıdır.
• Cıvatalar çapraz ve dengeli şekilde sıkılmalıdır.
• Aktüatör vana miline eksenel olarak bağlanmalıdır.
• Vana ve aktüatörün açık-kapalı konumları eşleştirilmelidir.
• Montaj sonrasında çalışma ve sızdırmazlık testi yapılmalıdır.
• Bakım öncesinde hat basıncı ve aktüatör enerjisi kesilmelidir.

Ayvaz V-3FP Fiyatları

Ayvaz V-3FP fiyatları; nominal çapa, AISI 304 veya AISI 316 malzeme seçeneğine, sipariş miktarına, stok durumuna ve güncel ticari koşullara göre değişiklik gösterebilir.

Aktüatörlü sistem fiyatı; seçilen aktüatörün türüne, torkuna, kontrol özelliklerine ve aksesuarlarına göre ayrıca belirlenir.

Ayvaz V-3FP aktüatör takılabilir flanşlı paslanmaz küresel vana fiyatı, stok bilgisi ve proje bazlı toplu alım teklifleri için Mermekanik Mühendislik ile iletişime geçebilirsiniz.
