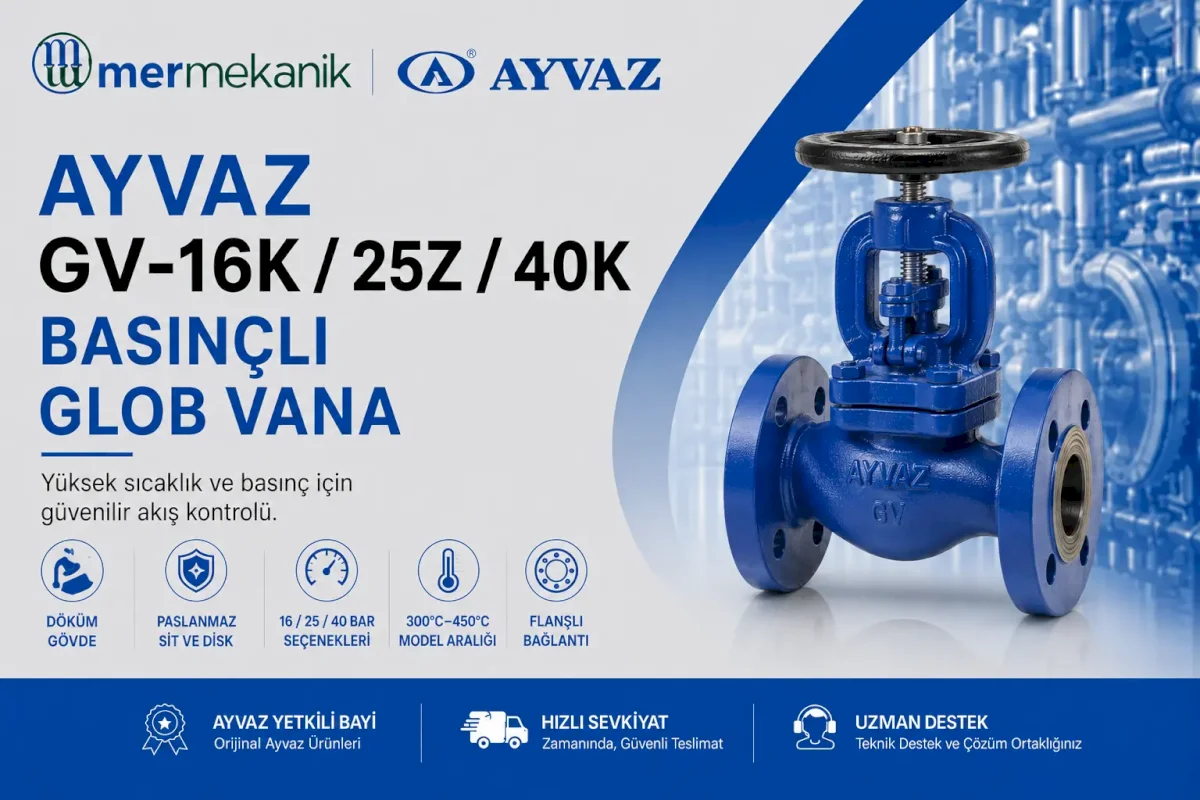

Ayvaz GV-16K, GV-25Z ve GV-40K Basınçlı Glob Vanalar

Ayvaz GV serisi basınçlı glob vanalar, endüstriyel boru hatlarında akışkanın kontrollü biçimde açılması, kısılması veya tamamen durdurulması amacıyla geliştirilmiştir. Seride yer alan GV-16K, GV-25Z ve GV-40K modelleri; gövde malzemesi, çalışma basıncı ve sıcaklık dayanımı bakımından farklı uygulama şartlarına yönelik seçenekler sunar.

Glob vana mekanizmasında el çarkının çevrilmesiyle mil ve disk doğrusal olarak hareket eder. Diskin sit yüzeyine yaklaşması geçiş alanını daraltırken yukarı hareket etmesi akışa izin verir. Bu yapı, yalnızca açma-kapama işlemlerinde değil, akış miktarının kontrollü şekilde ayarlanması gereken hatlarda da kullanım olanağı sağlar.

Ayvaz GV Serisinin Öne Çıkan Özellikleri

• GV-16K, GV-25Z ve GV-40K model seçenekleri
• Uygulamaya göre pik, sfero veya çelik döküm gövde
• Paslanmaz çelik sit ve disk yapısı
• Flanşlı boru hattı bağlantısı
• 16, 25 ve 40 bar azami çalışma basıncı seçenekleri
• Modele göre 300°C ile 450°C arasında azami çalışma sıcaklığı
• DN15 ile DN200 arasında bağlantı çapları
• Manuel el çarkıyla kontrollü akış ayarı

Model Karşılaştırma Tablosu

Bağlantı Çapları

Ayvaz GV basınçlı glob vana serisi; DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150 ve DN200 bağlantı çaplarında sunulmaktadır. Uygun çap belirlenirken boru ölçüsünün yanında debi, basınç kaybı ve çalışma koşulları da değerlendirilmelidir.

Ayvaz GV-16K Glob Vana

GV-16K modelinde gövde ve kapak GG-25 pik dökümden, sit ve disk ise AISI 420 paslanmaz çelikten üretilir. Flanşlı bağlantıya sahip modelin azami çalışma sıcaklığı 300°C, azami çalışma basıncı ise 16 bardır. Standart basınç seviyesindeki endüstriyel tesisatlar için ekonomik ve sağlam bir seçenektir.

Ayvaz GV-25Z Glob Vana

GV-25Z, GGG-40.3 sfero döküm gövde ve kapak yapısına sahiptir. AISI 420 paslanmaz çelik sit ve disk kullanılan model, 25 bara kadar çalışma basıncı ve 350°C’ye kadar çalışma sıcaklığı sunar. Sfero döküm gövdesi sayesinde GV-16K modeline göre daha yüksek basınç gerektiren uygulamalara yöneliktir.

Ayvaz GV-40K Glob Vana

Serinin daha yüksek çalışma şartlarına yönelik modeli olan GV-40K, GSC-25 çelik döküm gövde ve kapağa sahiptir. Sit ve disk malzemesi 13 Cr paslanmaz çeliktir. Azami 40 bar basınç ve 450°C çalışma sıcaklığı değerleriyle yüksek basınç ve sıcaklığın birlikte bulunduğu tesisatlarda değerlendirilebilir.

Kullanım Alanları

Ayvaz GV serisi; seçilen modelin malzeme, basınç ve sıcaklık sınırlarına uygun olmak şartıyla endüstriyel proses hatlarında, enerji tesislerinde, ısıtma sistemlerinde ve akışın kademeli olarak kontrol edilmesi gereken flanşlı boru tesisatlarında kullanılabilir.

Doğru Glob Vana Nasıl Seçilir?

Ürün seçiminde yalnızca bağlantı çapı dikkate alınmamalıdır. Akışkan türü, normal ve azami çalışma basıncı, sıcaklık, gövde malzemesi, debi ihtiyacı ve tesisatın bağlantı standardı birlikte değerlendirilmelidir. Sürekli kısma yapılacak uygulamalarda vananın oluşturacağı basınç kaybı da hesaplanmalıdır.

Ürün Seçimi ve Teknik Destek

Mer Mekanik; Ayvaz GV-16K, GV-25Z ve GV-40K modelleri arasından tesisatın çalışma şartlarına uygun ürünün ve bağlantı çapının belirlenmesi konusunda teknik destek sunar. Teklif talebinizde akışkan türünü, çalışma basıncını, sıcaklığı ve gerekli DN ölçüsünü belirtmeniz doğru ürün seçimini hızlandıracaktır.
