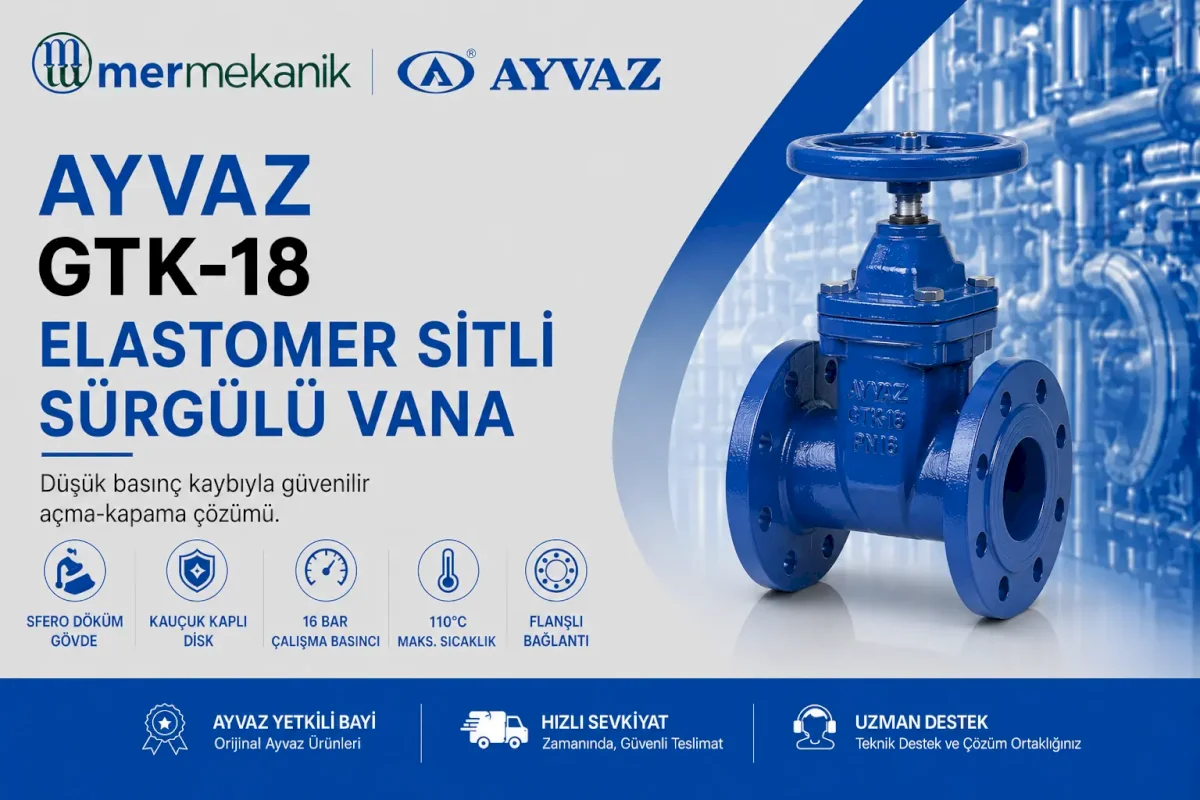

Ayvaz GTK-18 Elastomer Sitli Sürgülü Vana

Ayvaz GTK-18, boru hatlarında akışı tamamen açmak veya kapatmak amacıyla kullanılan elastomer sitli sürgülü vanadır. Kauçuk kaplı disk yapısı, vana kapalı konuma getirildiğinde sızdırmazlığın sağlanmasına yardımcı olur. Tam açık konumda ise akış yolunun geniş kalması sayesinde tesisattaki basınç kaybının sınırlandırılmasına katkı sağlar.

GGG-40.3 sfero döküm gövde ve kapağa sahip GTK-18, flanşlı boru tesisatlarına bağlanacak şekilde tasarlanmıştır. NBR veya EPDM conta seçeneği bulunan ürünün azami çalışma basıncı 16 bar, azami çalışma sıcaklığı ise 110°C’dir. DN40’tan DN450’ye uzanan geniş ölçü aralığı, farklı hat çaplarında kullanım olanağı sunar.

Ayvaz GTK-18 Ürün Özellikleri

• Elastomer sitli sürgülü vana tasarımı
• GGG-40.3 sfero döküm gövde ve kapak
• Kauçuk kaplı döküm disk
• NBR veya EPDM conta seçeneği
• Flanşlı tesisat bağlantısı
• 16 bar azami çalışma basıncı
• 110°C azami çalışma sıcaklığı
• DN40 ile DN450 arasında bağlantı seçenekleri
• El çarkıyla manuel açma-kapama

Teknik Özellikler

Elastomer Sitli Sürgülü Vana Nasıl Çalışır?

El çarkı çevrildiğinde vana mili, kauçuk kaplı diski gövde içerisinde aşağı veya yukarı yönde hareket ettirir. Disk aşağı indiğinde geçiş kesitini kapatarak akışı durdurur. Yukarı kaldırıldığında ise akış yolu açılır. Sürgülü vana yapısı esas olarak tam açık veya tam kapalı kullanım için uygundur.

Kauçuk Kaplı Diskin Avantajı

Elastomer kaplı disk, gövde içerisindeki oturma yüzeyiyle temas ederek sızdırmazlığın sağlanmasına yardımcı olur. Kullanılacak NBR veya EPDM seçeneği belirlenirken taşınan akışkanın kimyasal özellikleri ve çalışma sıcaklığı mutlaka dikkate alınmalıdır.

Kullanım Alanları

Ayvaz GTK-18; malzeme, conta, basınç ve sıcaklık uyumluluğu kontrol edilerek mekanik tesisatlarda, endüstriyel boru hatlarında, su devrelerinde ve akışın açılıp kapatılması gereken flanşlı sistemlerde kullanılabilir. Geniş çap seçenekleri, ana dağıtım hatları ve yüksek debili tesisatlar için farklı alternatifler sunar.

Montaj ve Kullanım Bilgileri

Montaj öncesinde boru hattı temizlenmeli ve flanş eksenlerinin vana üzerinde gerilim oluşturmayacak şekilde hizalanması sağlanmalıdır. Bağlantı cıvataları karşılıklı ve dengeli biçimde sıkılmalıdır. Vana, debi ayarı amacıyla sürekli yarı açık konumda çalıştırılmamalı; temel olarak tamamen açık veya tamamen kapalı kullanılmalıdır.

Doğru GTK-18 Seçimi

Ürün seçiminde bağlantı çapı, akışkan türü, çalışma basıncı, sıcaklık ve conta malzemesi birlikte değerlendirilmelidir. Özellikle NBR ve EPDM alternatifleri arasında seçim yapılırken akışkan uyumluluğu teknik olarak doğrulanmalıdır.

Ürün Seçimi ve Teknik Destek

Mer Mekanik, Ayvaz GTK-18 için doğru DN ölçüsünün ve uygun elastomer seçeneğinin belirlenmesi konusunda teknik destek sağlar. Teklif talebinizde akışkan türünü, çalışma basıncını, sıcaklığı ve bağlantı çapını belirtmeniz uygun ürün seçimini hızlandıracaktır.
