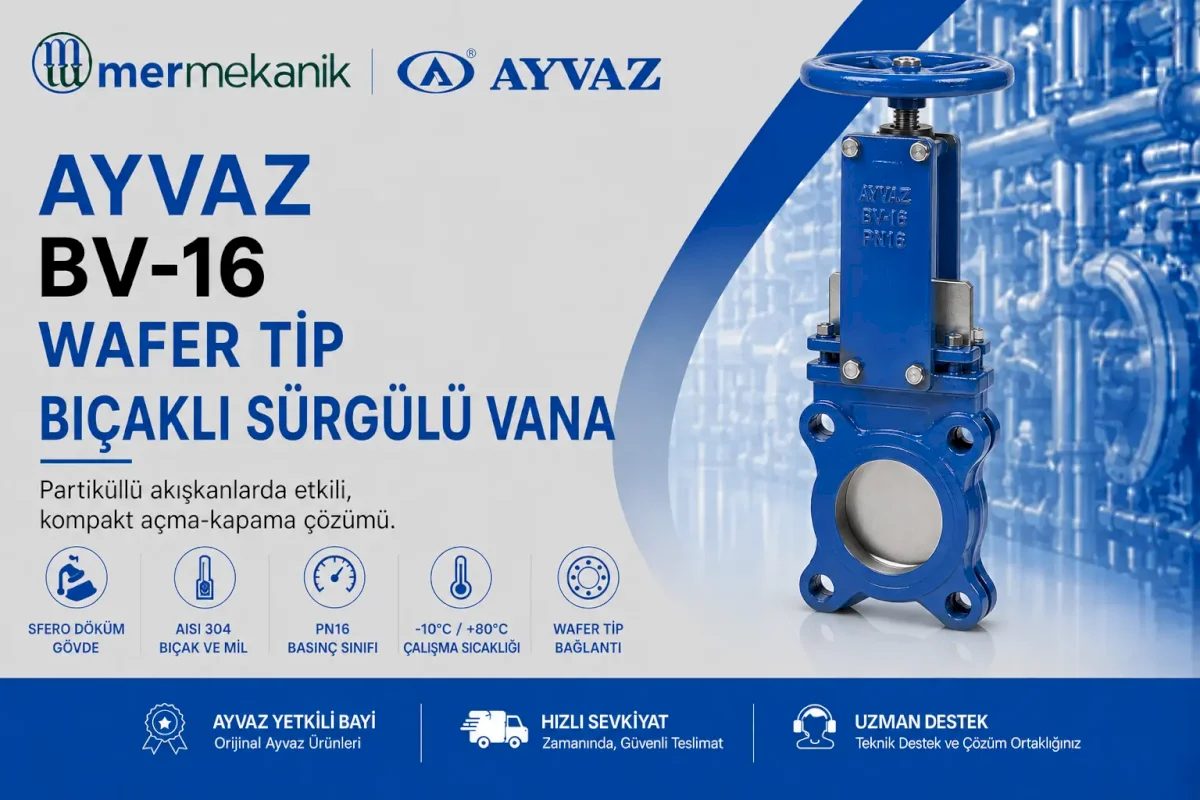

Ayvaz BV-16 Wafer Tip Bıçaklı Sürgülü Vana

Ayvaz BV-16, içerisinde katı parçacık bulunan akışkanların kontrol edilmesi amacıyla geliştirilen wafer tip bıçaklı sürgülü vanadır. Keskin kenarlı paslanmaz çelik bıçağı, akışkan içerisindeki parçacıklı veya yoğun yapının arasından ilerleyerek hattın açılıp kapatılmasına yardımcı olur.

Kompakt wafer gövde yapısı sayesinde iki boru flanşı arasına monte edilen BV-16, klasik flanşlı vanalara göre tesisat üzerinde daha az yer kaplar. GGG 40.3 sfero döküm gövdesi, AISI 304 paslanmaz çelik bıçak ve mili, EPDM siti ve PTFE salmastrasıyla endüstriyel tesisatlar için dayanıklı bir açma-kapama çözümü sunar.

Ayvaz BV-16 Ürün Özellikleri

• Wafer tip kompakt bıçaklı sürgülü vana tasarımı
• GGG 40.3 sfero döküm gövde
• AISI 304 paslanmaz çelik bıçak ve mil
• EPDM sit malzemesi
• Paslanmaz çelik cıvata ve somunlar
• PTFE salmastra
• PN16 flanş basınç sınıfı
• 16 bar çalışma basıncı
• -10°C ile +80°C çalışma sıcaklığı
• DN50 ile DN600 arasında bağlantı seçenekleri

Teknik Özellikler

BV-16 Nasıl Çalışır?

El çarkının çevrilmesiyle mil ve paslanmaz çelik bıçak düşey yönde hareket eder. Bıçak aşağı indirildiğinde vana geçiş kesitini kapatarak akışı durdurur. Yukarı kaldırıldığında ise gövde içerisindeki geçiş açılır. Bıçağın ince ve keskin yapısı, partiküllü akışkan içerisinden ilerlemesine yardımcı olur.

Wafer Tip Gövdenin Avantajları

Wafer bağlantı yapısı vananın iki tesisat flanşı arasına yerleştirilmesini sağlar. Kompakt gövde uzunluğu, montaj alanının sınırlı olduğu tesisatlarda yer tasarrufu sağlar. Daha düşük gövde hacmi, özellikle büyük çaplı hatlarda vananın toplam ağırlığının sınırlandırılmasına da katkıda bulunur.

Kullanım Alanları

Ayvaz BV-16; malzeme, basınç ve sıcaklık uyumluluğu doğrulanarak katı partikül içeren akışkan hatlarında, endüstriyel proseslerde, arıtma tesislerinde ve kompakt açma-kapama ekipmanı gereken uygulamalarda kullanılabilir. Akışkanın EPDM, PTFE ve AISI 304 malzemelerle uyumluluğu ürün seçiminden önce kontrol edilmelidir.

Montaj Bilgileri

Vana, uygun standarttaki iki flanş arasına eksenleri düzgün şekilde hizalanarak monte edilmelidir. Bıçağın rahat hareket edebilmesi için üst bölümde yeterli servis mesafesi bırakılmalıdır. Bağlantı elemanları karşılıklı ve dengeli sıkılmalı, boru hattından kaynaklanan mekanik yükler vana gövdesine aktarılmamalıdır.

Kullanım ve Bakım

BV-16 temel olarak tam açık veya tam kapalı konumda çalıştırılmalıdır. Salmastra bölgesi, sit ve hareketli bıçak periyodik olarak kontrol edilmelidir. Bakım işleminden önce hat basıncı tamamen düşürülmeli, akışkan tahliye edilmeli ve vana yetkili personel tarafından güvenli çalışma konumuna alınmalıdır.

Ürün Seçimi ve Teknik Destek

Ayvaz BV-16 seçiminde bağlantı çapı, akışkanın partikül yapısı, çalışma basıncı, sıcaklık ve malzeme uyumluluğu birlikte değerlendirilmelidir. Mer Mekanik, uygun DN ölçüsünün belirlenmesi ve ürünün tesisat şartlarına uygunluğunun değerlendirilmesi konusunda teknik destek sağlar.
