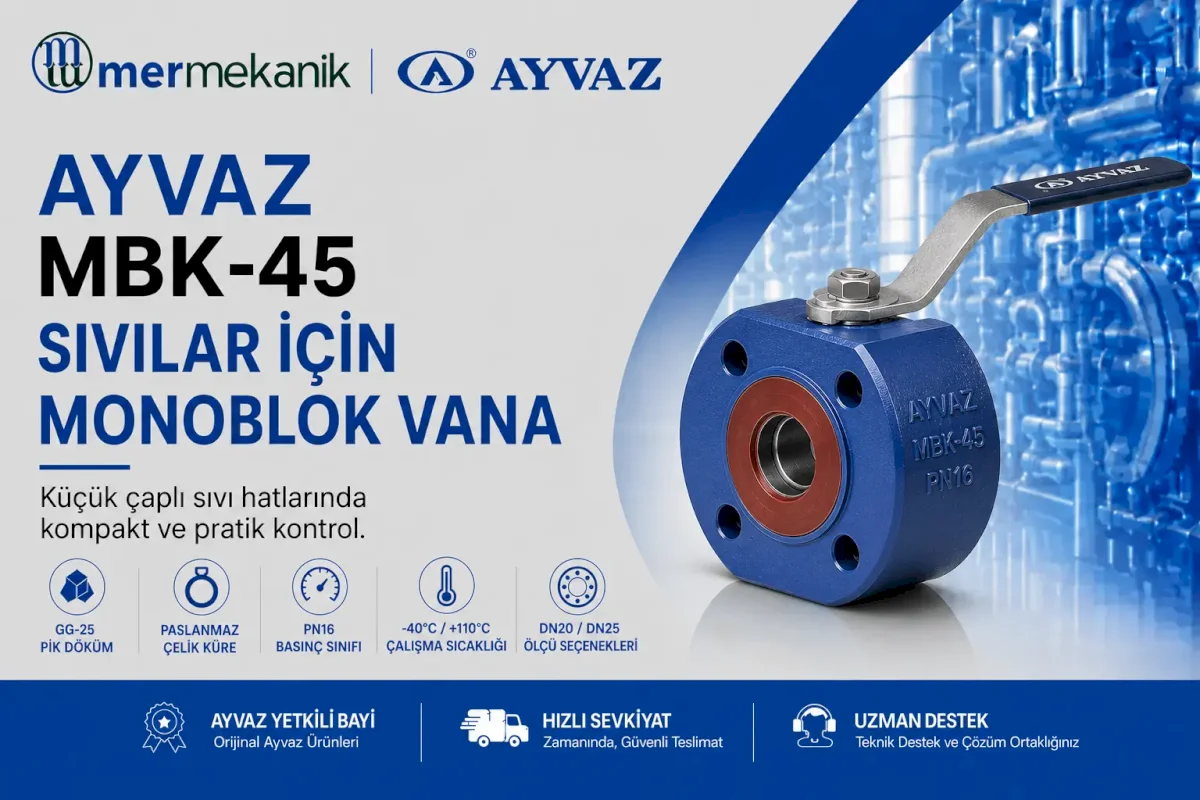

Ayvaz MBK-45 Sıvılar İçin Monoblok Vana

Ayvaz MBK-45, küçük çaplı sıvı boru hatlarında akışın hızlı şekilde açılması veya kapatılması amacıyla kullanılan kompakt monoblok vanadır. DN20 ve DN25 ölçü seçenekleriyle özellikle sınırlı montaj alanına sahip mekanik ve endüstriyel tesisatlar için pratik bir çözüm sunar.

GG-25 pik döküm gövde, paslanmaz çelik küre ve PTFE conta kullanılan MBK-45, PN16 basınç sınıfına sahiptir. -40°C ile +110°C arasındaki çalışma sıcaklığı sayesinde malzeme ve akışkan uyumluluğu doğrulanarak farklı sıvı uygulamalarında değerlendirilebilir.

Ayvaz MBK-45 Ürün Özellikleri

• Sıvı tesisatlarına yönelik monoblok vana tasarımı
• Kompakt ve kısa gövde yapısı
• GG-25 pik döküm gövde
• Paslanmaz çelik küre
• PTFE conta
• PN16 basınç sınıfı
• -40°C ile +110°C çalışma sıcaklığı
• DN20 ve DN25 bağlantı ölçüleri
• Kol mekanizmasıyla çeyrek tur açma-kapama

Teknik Özellikler

MBK-45 Nasıl Çalışır?

Kumanda kolu 90 derece çevrildiğinde gövde içerisindeki delikli küre de döner. Kürenin geçiş deliği boru hattıyla aynı doğrultuya geldiğinde akış yolu açılır. Delik akış yönüne dik konuma getirildiğinde ise hat kapanır. Çeyrek tur çalışma prensibi vananın kısa sürede açılıp kapatılmasını sağlar.

Kompakt Monoblok Tasarım

MBK-45’in kısa gövde yapısı, tesisat ekipmanları arasındaki montaj mesafesinin sınırlı olduğu uygulamalarda yer tasarrufu sağlar. Monoblok dış yapı, gövde birleşim noktalarının azaltılmasına ve sade bir montaj düzeninin oluşturulmasına yardımcı olur.

MBK-40 ve MBK-45 Arasındaki Fark

MBK-45; DN20 ve DN25 ölçülerine yönelik, PN16 basınç sınıfına sahip kompakt bir modeldir. MBK-40 ise DN15-DN100 arasında daha geniş ölçü seçenekleri ve PN40 basınç sınıfıyla farklı çalışma koşullarına yöneliktir. Model seçiminde bağlantı ölçüsü ve basınç sınıfı mutlaka birlikte değerlendirilmelidir.

Kullanım Alanları

Ayvaz MBK-45; taşınan sıvının pik döküm, paslanmaz çelik ve PTFE malzemelerle uyumluluğu kontrol edilerek mekanik tesisatlarda, endüstriyel sıvı devrelerinde ve küçük çaplı boru hatlarında açma-kapama vanası olarak kullanılabilir.

Montaj Bilgileri

Montaj öncesinde boru hattındaki yabancı maddeler temizlenmeli ve bağlantı yüzeyleri aynı eksende hizalanmalıdır. Vana gövdesine boru hattından mekanik gerilim aktarılmamalı, bağlantı elemanları karşılıklı ve dengeli şekilde sıkılmalıdır.

Kullanım ve Bakım

MBK-45 temel olarak tamamen açık veya tamamen kapalı konumda kullanılmalıdır. Sürekli ara konumda çalıştırılması küre ve conta yüzeylerinde düzensiz aşınmaya neden olabilir. Bakım işleminden önce sistem basıncı tamamen düşürülmeli ve sıvı güvenli şekilde tahliye edilmelidir.

Doğru MBK-45 Seçimi

Ürün seçiminde DN20 veya DN25 bağlantı ölçüsü, sistemin çalışma basıncı, sıcaklığı ve sıvının vana malzemeleriyle uyumluluğu birlikte değerlendirilmelidir. Ürün PN16 basınç sınıfının ve belirtilen sıcaklık aralığının dışında kullanılmamalıdır.

Ürün Seçimi ve Teknik Destek

Mer Mekanik, Ayvaz MBK-45 için doğru bağlantı ölçüsünün ve ürün özelliklerinin tesisat şartlarına göre belirlenmesinde teknik destek sağlar. Teklif talebinizde sıvı türünü, çalışma basıncını, sıcaklığı ve gerekli DN ölçüsünü belirtmeniz doğru ürün seçimini hızlandıracaktır.
