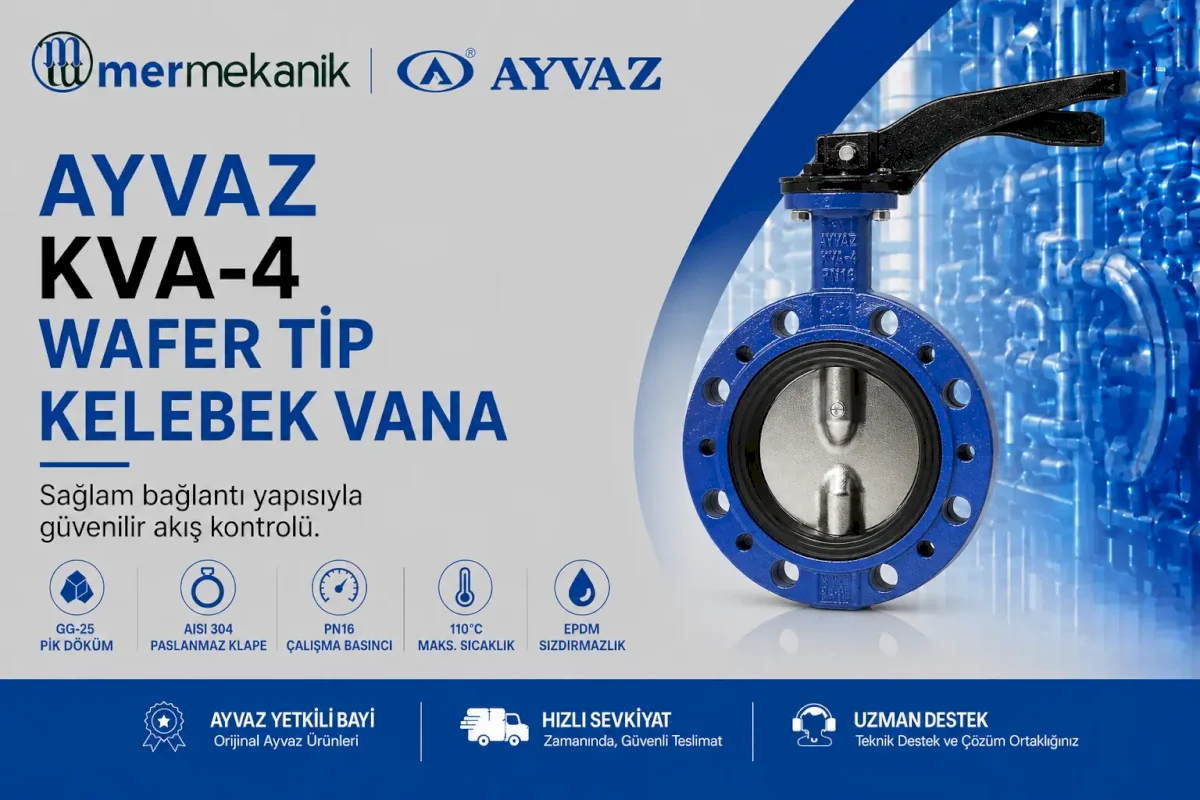

Ayvaz KVA-4 Wafer Tip Kelebek Vana

Ayvaz KVA-4 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş dayanıklı bir vana çözümüdür. Çevresel bağlantı deliklerine sahip gövde yapısı, vananın boru flanşları arasına düzgün şekilde hizalanmasına yardımcı olur.

GG-25 pik döküm gövdesi, AISI 304 paslanmaz çelik klapesi ve EPDM contasıyla endüstriyel tesisatlarda güvenilir akış kontrolü sağlar. PN16 çalışma basıncı ve 110°C maksimum çalışma sıcaklığıyla geniş bir ölçü aralığında sunulur.

Ayvaz KVA-4 Ürün Özellikleri

• Wafer tip kelebek vana tasarımı
• Çevresel bağlantı deliklerine sahip sağlam gövde
• GG-25 pik döküm gövde
• AISI 304 paslanmaz çelik klape
• AISI 420 paslanmaz çelik mil
• EPDM sızdırmazlık contası
• PN16 çalışma basıncı
• PN16 flanş basınç sınıfı
• 110°C maksimum çalışma sıcaklığı
• Çeyrek turlu hızlı açma ve kapama

Teknik Özellikler

Çalışma Prensibi

Vana gövdesindeki paslanmaz çelik klape, mile uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma getirilmesi hattı açarken, dik konuma getirilmesi akışı keser. Çeyrek turlu mekanizma hızlı ve kolay kumanda imkânı sunar.

KVA-4 Gövde Yapısının Avantajları

Gövde çevresinde bulunan bağlantı delikleri, montaj sırasında vananın flanş ekseninde tutulmasını kolaylaştırır. Bu yapı özellikle tesisatın sökülmesi, yenilenmesi veya bakım çalışmaları sırasında daha kontrollü bir bağlantı oluşturulmasına yardımcı olur.

Kumanda Seçenekleri

Ayvaz KVA-4; vana çapı, çalışma koşulları ve tesisatın otomasyon ihtiyacına göre uygun kumanda sistemiyle değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçimi yapılırken gerekli açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana ve boru flanşları aynı eksende hizalanmalıdır.
• Bağlantı elemanları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Klape hareketinin boru hattı tarafından engellenmediği kontrol edilmelidir.
• Boru tesisatındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın EPDM conta ve vana malzemeleriyle uyumu doğrulanmalıdır.
• Basınç ve sıcaklık değerleri katalog sınırları içerisinde tutulmalıdır.

Bakım ve Kontrol

Vananın çalışma performansını korumak için klape hareketi, mil bağlantıları, kumanda mekanizması ve EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların periyodik olarak çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KVA-4 Fiyatı ve Teknik Destek

Ayvaz KVA-4 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, conta uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
