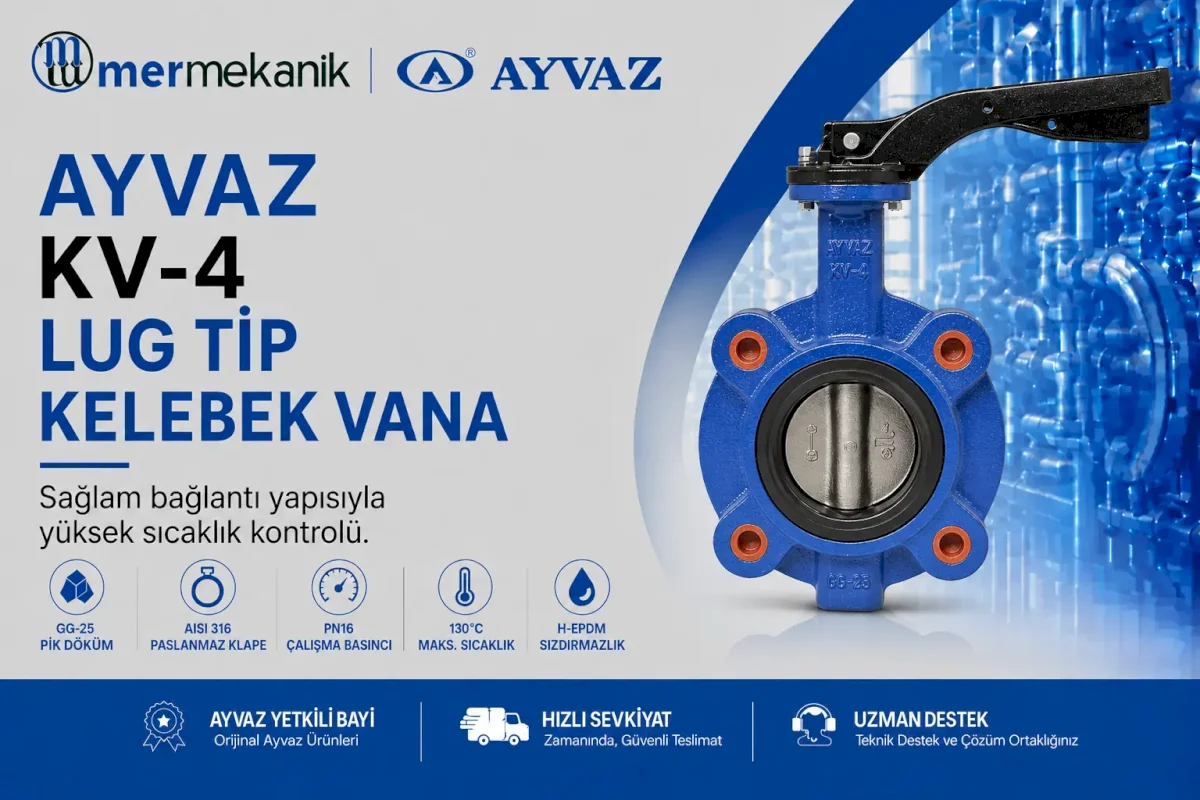

Ayvaz KV-4 Lug Tip Kelebek Vana

Ayvaz KV-4 lug tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi için geliştirilmiş dayanıklı bir vana çözümüdür. Gövde üzerindeki dişli bağlantı kulakları, vananın flanşlara bağımsız cıvatalarla sabitlenmesine yardımcı olur.

GG-25 pik döküm gövdesi, AISI 316 paslanmaz çelik klapesi ve yüksek sıcaklığa uygun H-EPDM contasıyla zorlu çalışma koşullarına uygun bir yapı sunar. DN25 ile DN600 arasındaki geniş çap seçenekleri sayesinde farklı kapasitedeki mekanik ve endüstriyel tesisatlarda değerlendirilebilir.

Ayvaz KV-4 Ürün Özellikleri

• Lug tip bağlantı yapısı
• Dişli bağlantı kulaklarına sahip sağlam gövde
• GG-25 pik döküm gövde
• AISI 316 paslanmaz çelik klape
• AISI 420 paslanmaz çelik mil
• H-EPDM sızdırmazlık contası
• 130°C maksimum çalışma sıcaklığı
• DN25–DN600 çap aralığı
• Çeyrek turlu açma ve kapama mekanizması

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki paslanmaz çelik klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik açma-kapama işlemi sağlar.

Lug Tip Bağlantının Avantajları

KV-4 gövdesinde bulunan dişli bağlantı kulakları, vananın her iki taraftaki flanşlara ayrı bağlantı elemanlarıyla sabitlenmesine olanak tanır. Bu yapı montaj sırasında vananın merkezlenmesini kolaylaştırır ve bağlantının kontrollü biçimde oluşturulmasına yardımcı olur.

H-EPDM Conta Yapısı

Ayvaz KV-4 modelinde kullanılan H-EPDM conta, ürünün 130°C'ye kadar olan çalışma sıcaklıklarında kullanılmasını destekler. Akışkanın conta, klape ve gövde malzemeleriyle kimyasal uyumu ürün seçimi öncesinde doğrulanmalıdır.

Kumanda Seçenekleri

Ayvaz KV-4; vana çapı, çalışma şartları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana ve boru flanşları aynı eksende hizalanmalıdır.
• Bağlantı cıvataları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Uygun cıvata ölçüsü ve bağlantı standardı kullanılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın H-EPDM conta ve vana malzemeleriyle uyumu doğrulanmalıdır.
• Ürün çapına göre PN16 veya PN10 çalışma basıncı sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape hareketi, mil bağlantıları, kumanda mekanizması ve H-EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KV-4 Fiyatı ve Teknik Destek

Ayvaz KV-4 lug tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, conta uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
