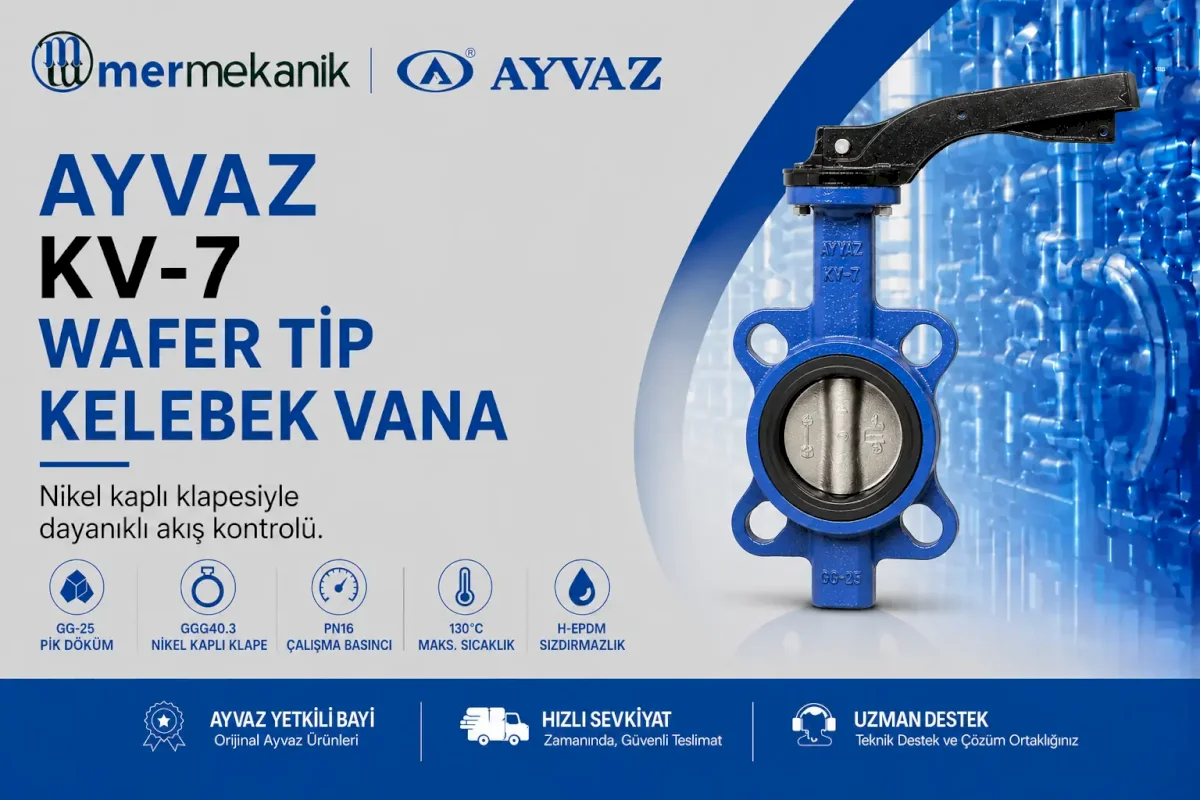

Ayvaz KV-7 Wafer Tip Kelebek Vana

Ayvaz KV-7 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş kompakt bir vana çözümüdür. İki flanş arasına yerleştirilen wafer gövdesi, düşük montaj alanı ihtiyacı ve kolay uygulama avantajı sağlar.

GG-25 pik döküm gövdesi, nikel kaplı GGG40.3 sfero döküm klapesi ve H-EPDM contasıyla dayanıklı bir yapı sunar. DN25 ile DN600 arasındaki geniş çap seçenekleri sayesinde farklı kapasitedeki mekanik ve endüstriyel tesisatlarda kullanılmak üzere değerlendirilebilir.

Ayvaz KV-7 Ürün Özellikleri

• Wafer tip kompakt gövde tasarımı
• GG-25 pik döküm gövde
• Nikel kaplı GGG40.3 sfero döküm klape
• AISI 420 paslanmaz çelik mil
• H-EPDM sızdırmazlık contası
• 130°C maksimum çalışma sıcaklığı
• DN25–DN600 çap aralığı
• Çeyrek turlu hızlı açma ve kapama
• PN16 flanş basınç sınıfı

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolüne yardımcı olur.

Nikel Kaplı Klapenin Özellikleri

KV-7 modelinde kullanılan GGG40.3 sfero döküm klapenin yüzeyi nikel kaplamadır. Bu klape yapısı ürünün temel ayırt edici özelliklerinden biridir. Kullanılacak akışkanın klape kaplaması, H-EPDM conta ve diğer vana malzemeleriyle uyumu ürün seçimi öncesinde kontrol edilmelidir.

Wafer Gövde Yapısı

Wafer tip gövde, vananın iki boru flanşı arasına merkezlenerek monte edilmesini sağlar. Kısa montaj boyu sayesinde tesisatta daha az yer kaplar ve sınırlı montaj alanlarında kompakt bir çözüm oluşturur.

Kumanda Seçenekleri

Ayvaz KV-7; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana, boru flanşlarının arasına düzgün biçimde merkezlenmelidir.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Flanş bağlantıları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın H-EPDM conta ve nikel kaplı klapeyle uyumu doğrulanmalıdır.
• Ürün çapına göre PN16 veya PN10 çalışma basıncı sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape yüzeyi, mil bağlantıları, kumanda mekanizması ve H-EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KV-7 Fiyatı ve Teknik Destek

Ayvaz KV-7 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
