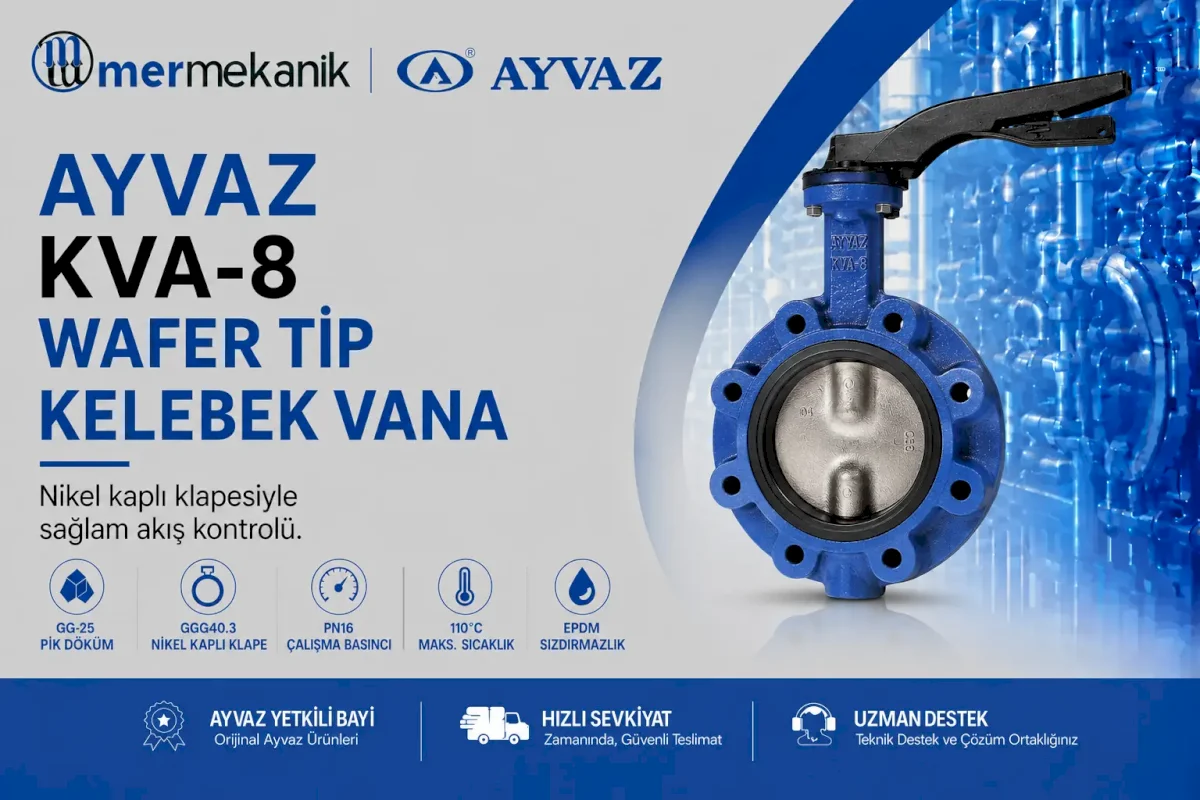

Ayvaz KVA-8 Wafer Tip Kelebek Vana

Ayvaz KVA-8 wafer tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş dayanıklı bir vana çözümüdür. Çevresel bağlantı deliklerine sahip gövdesi, montaj sırasında vananın boru flanşlarıyla düzgün biçimde hizalanmasına yardımcı olur.

GG25 pik döküm gövdesi, nikel kaplı GGG40.3 sfero döküm klapesi ve EPDM contasıyla sağlam bir yapı sunar. DN32 ile DN250 arasındaki çap seçenekleri ve PN16 çalışma basıncıyla farklı mekanik tesisat uygulamalarında değerlendirilebilir.

Ayvaz KVA-8 Ürün Özellikleri

• Wafer tip kelebek vana tasarımı
• Çevresel bağlantı deliklerine sahip gövde
• GG25 pik döküm gövde
• Nikel kaplı GGG40.3 sfero döküm klape
• AISI 420 paslanmaz çelik mil
• EPDM sızdırmazlık contası
• PN16 çalışma basıncı
• PN16 flanş basınç sınıfı
• 110°C maksimum çalışma sıcaklığı
• DN32–DN250 çap aralığı

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolü sağlar.

Çevresel Bağlantı Yapısının Avantajları

KVA-8 gövdesinin çevresinde bulunan bağlantı delikleri, montaj sırasında vananın flanş ekseninde tutulmasını kolaylaştırır. Bu gövde yapısı bağlantı elemanlarının düzenli biçimde yerleştirilmesine ve vananın kontrollü şekilde monte edilmesine yardımcı olur.

Nikel Kaplı Klapenin Özellikleri

KVA-8 modelinde kullanılan GGG40.3 sfero döküm klapenin yüzeyi nikel kaplamadır. Kullanılacak akışkanın nikel kaplı klape, EPDM conta ve diğer vana malzemeleriyle uyumu ürün seçimi öncesinde kontrol edilmelidir.

Kumanda Seçenekleri

Ayvaz KVA-8; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçiminde gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana ve boru flanşları aynı eksende hizalanmalıdır.
• Bağlantı elemanları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın EPDM conta ve nikel kaplı klapeyle uyumu doğrulanmalıdır.
• PN16 çalışma basıncı ve 110°C sıcaklık sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape yüzeyi, mil bağlantıları, kumanda mekanizması ve EPDM conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KVA-8 Fiyatı ve Teknik Destek

Ayvaz KVA-8 wafer tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
