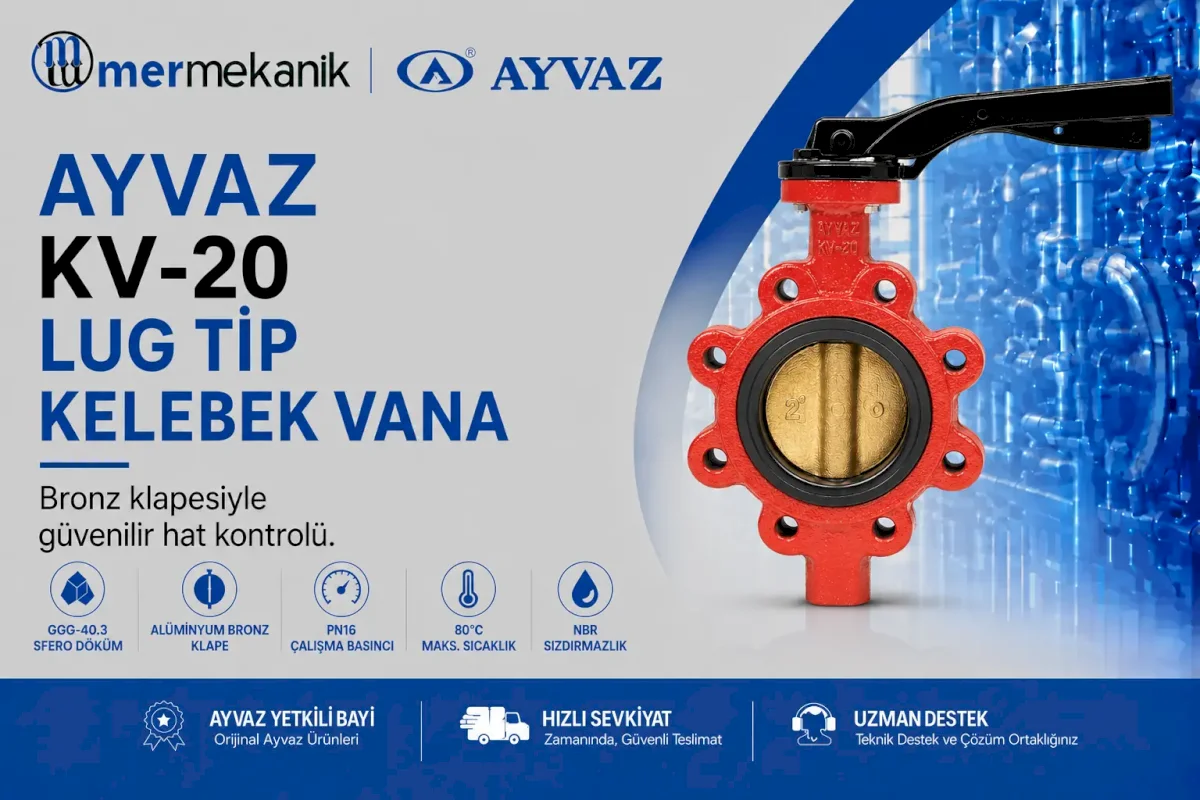

Ayvaz KV-20 Lug Tip Kelebek Vana

Ayvaz KV-20 lug tip kelebek vana, boru hatlarındaki akışın açılması, kapatılması ve kontrol edilmesi amacıyla geliştirilmiş dayanıklı bir vana çözümüdür. Çevresindeki bağlantı kulaklarına sahip kırmızı gövdesi, vananın boru flanşlarına düzenli ve kontrollü biçimde bağlanmasına yardımcı olur.

GGG-40.3 sfero döküm gövdesi, alüminyum bronz klapesi ve NBR contasıyla sağlam bir yapı sunar. DN80 ile DN400 arasındaki çap seçenekleri sayesinde farklı kapasitedeki mekanik ve endüstriyel tesisatlarda değerlendirilebilir.

Ayvaz KV-20 Ürün Özellikleri

• Lug tip bağlantı yapısı
• Çevresel bağlantı kulaklarına sahip kırmızı gövde
• GGG-40.3 sfero döküm gövde
• Alüminyum bronz klape
• AISI 420 paslanmaz çelik mil
• NBR sızdırmazlık contası
• 80°C maksimum çalışma sıcaklığı
• DN80–DN400 çap aralığı
• PN16 flanş basınç sınıfı
• Çeyrek turlu açma ve kapama mekanizması

Teknik Özellikler

Çalışma Prensibi

Vana içerisindeki alüminyum bronz klape, mil üzerinden uygulanan 90 derecelik hareketle döner. Klapenin akış yönüne paralel konuma gelmesi hattı açarken, dik konuma gelmesi akışı kapatır. Çeyrek turlu mekanizma hızlı ve pratik akış kontrolü sağlar.

Lug Tip Gövde Yapısı

KV-20 gövdesinin çevresinde bulunan bağlantı kulakları, vananın boru flanşlarına bağlantı elemanlarıyla sabitlenmesine olanak tanır. Çevresel bağlantı yapısı montaj sırasında vananın merkezlenmesini ve bağlantı yüklerinin gövde üzerine dengeli biçimde aktarılmasını destekler.

Alüminyum Bronz Klape

KV-20 modelinin temel ayırt edici özelliklerinden biri alüminyum bronz klapesidir. Kullanılacak akışkanın alüminyum bronz klape, NBR conta ve diğer vana malzemeleriyle uyumu ürün seçimi öncesinde kontrol edilmelidir.

Kumanda Seçenekleri

Ayvaz KV-20; vana çapı, çalışma koşulları ve otomasyon ihtiyacına uygun kumanda mekanizmasıyla değerlendirilebilir. Manuel kol, redüktör, pnömatik aktüatör veya elektrik aktüatör seçilirken gerekli tork, açma-kapama sıklığı ve kontrol yöntemi dikkate alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Vana ve boru flanşları aynı eksende hizalanmalıdır.
• Bağlantı elemanları karşılıklı ve dengeli biçimde sıkılmalıdır.
• Klape hareketinin boru veya flanş tarafından engellenmediği kontrol edilmelidir.
• Uygun cıvata ölçüsü ve bağlantı standardı kullanılmalıdır.
• Boru hattındaki mekanik yükler vana gövdesine aktarılmamalıdır.
• Akışkanın NBR conta ve alüminyum bronz klapeyle uyumu doğrulanmalıdır.
• Ürün çapına göre PN16 veya PN10 çalışma basıncı sınırı dikkate alınmalıdır.

Bakım ve Periyodik Kontrol

Vananın çalışma performansını korumak için klape yüzeyi, mil bağlantıları, kumanda mekanizması ve NBR conta düzenli aralıklarla kontrol edilmelidir. Uzun süre aynı konumda kalan vanaların belirli aralıklarla çalıştırılması, hareketli parçaların işler durumda kalmasına yardımcı olur.

Ayvaz KV-20 Fiyatı ve Teknik Destek

Ayvaz KV-20 lug tip kelebek vana seçilirken boru çapı, çalışma basıncı, akışkan sıcaklığı, malzeme uyumluluğu ve kumanda ihtiyacı birlikte değerlendirilmelidir. Ürün fiyatı, ölçü seçenekleri, stok durumu ve teknik destek için Mer Mekanik ile iletişime geçebilirsiniz.
