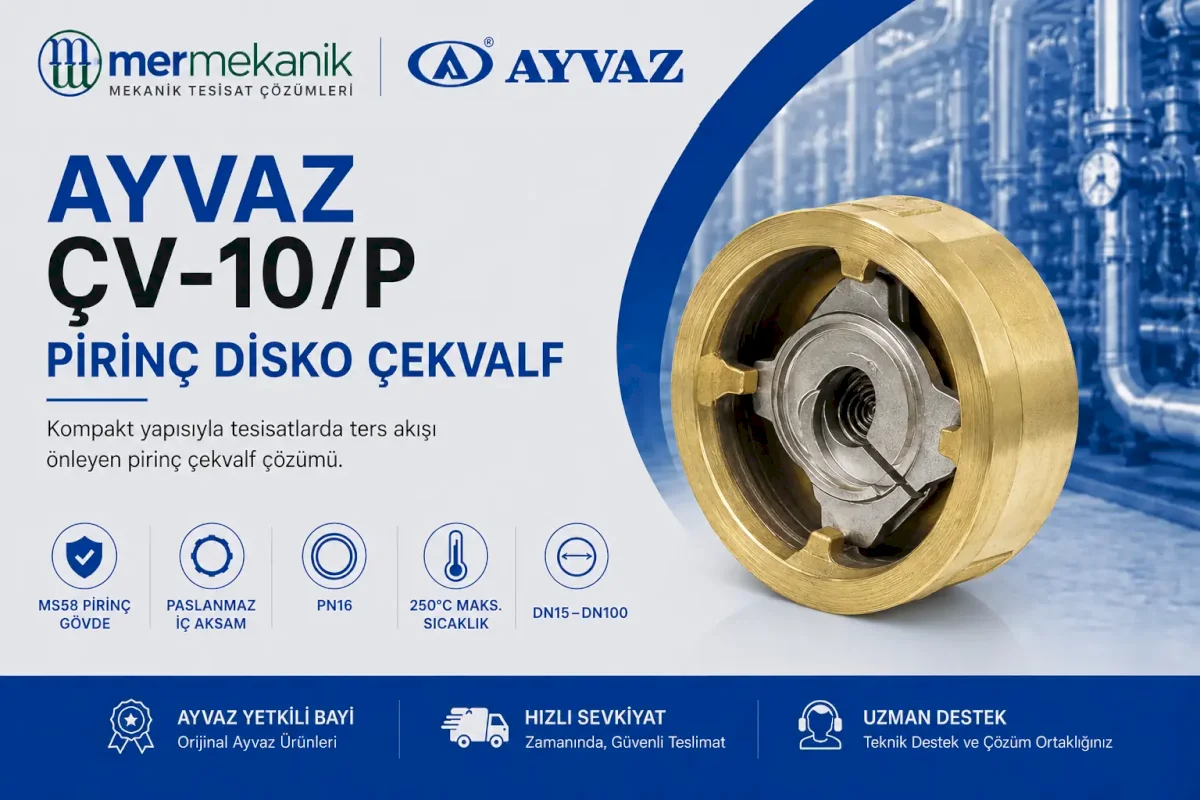

Ayvaz ÇV-10/P Pirinç Disko Çekvalf
Ayvaz ÇV-10/P pirinç disko çekvalf, boru tesisatlarında akışkanın ters yönde hareket etmesini önlemek amacıyla kullanılan kompakt flanş arası çekvalftir. Yaylı disk mekanizması, akış başladığında açılarak akışkana geçiş sağlar; akış durduğunda veya ters basınç oluştuğunda kapanarak geri akışı sınırlar.
MS58 pirinç gövdesi, paslanmaz çelik yay, disk ve segmanı, 16 bar çalışma basıncı ve 250 °C maksimum çalışma sıcaklığıyla ısıtma, soğutma ve endüstriyel akışkan tesisatlarında kullanılabilir.
Ayvaz ÇV-10/P Teknik Özellikleri
| Gövde | MS58 pirinç |
|---|---|
| Yay, disk ve segman | Paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 250 °C |
| Sızdırmazlık | Metal-metale, isteğe bağlı O-ringli |
| Çap seçenekleri | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 ve DN100 |
Kompakt Disko Çekvalf Yapısı
ÇV-10/P, flanşlar arasına yerleştirilen kısa gövde yapısı sayesinde geleneksel uzun gövdeli çekvalflere göre tesisatta daha az yer kaplar. Bu özellik, montaj alanının sınırlı olduğu mekanik tesisatlarda kompakt bir uygulama olanağı sağlar.
Paslanmaz çelik yay, akış kesildiğinde diskin kapanmasına yardımcı olur. Böylece ters akışın ve hattın geri yönde boşalmasının sınırlandırılması desteklenir. Çalışması için elektrik, pnömatik enerji veya operatör müdahalesi gerekmez.
Metal-Metal Sızdırmazlık
Standart üründe metal-metale sızdırmazlık yapısı bulunur. Uygulamanın gerektirdiği durumlarda O-ringli seçenek değerlendirilebilir. Conta ve sızdırmazlık seçimi yapılırken akışkan türü, çalışma sıcaklığı ve tesisat şartları birlikte incelenmelidir.
Kamu Kurumları ve Mekanik Tesisat Projelerinde Kullanım
Ayvaz ÇV-10/P; kamu binaları, hastaneler, üniversiteler, okullar, idari tesisler, enerji merkezleri ve kazan dairelerindeki mekanik tesisatlarda değerlendirilebilir. Kompakt yapısı, özellikle sınırlı montaj alanına sahip pompa ve cihaz bağlantılarında avantaj sağlar.
Kamu alımları ve marka onay süreçlerinde ürünün gövde malzemesi, basınç sınıfı, sıcaklık dayanımı, sızdırmazlık seçeneği ve nominal çapı teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Kamu binalarının mekanik tesisatları
- Hastane, okul ve üniversite projeleri
- Isıtma ve soğutma sistemleri
- Enerji merkezleri ve kazan daireleri
- Pompa çıkışları ve cihaz bağlantıları
- Sıcak ve soğuk su tesisatları
- Endüstriyel akışkan hatları
- Dar montaj alanına sahip boru tesisatları
ÇV-10/P Çekvalf Seçimi
Doğru çekvalf seçiminde nominal çap, akışkan türü, çalışma basıncı, sıcaklık, debi, montaj yönü ve istenen sızdırmazlık seviyesi birlikte değerlendirilmelidir. O-ringli seçenek tercih edilecekse O-ring malzemesinin akışkan ve çalışma sıcaklığıyla uyumu kontrol edilmelidir.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
