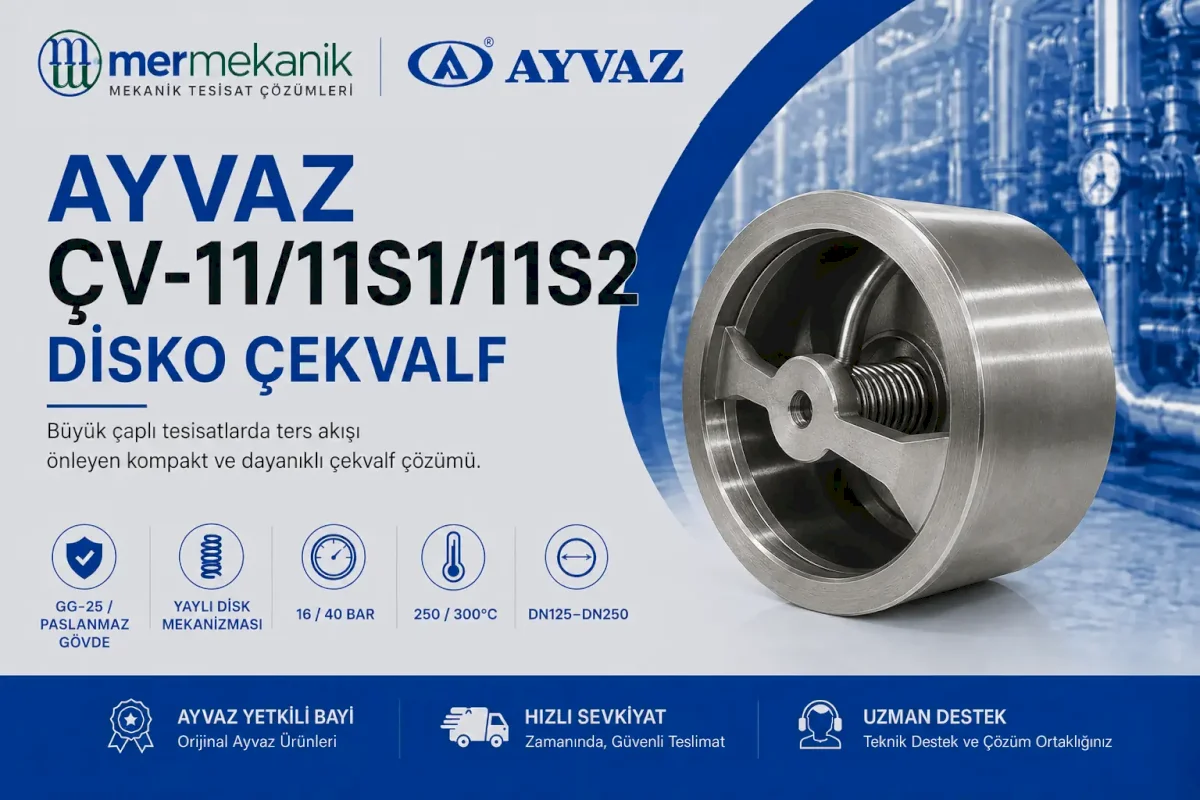

Ayvaz ÇV-11/11S1/11S2 Disko Çekvalf
Ayvaz ÇV-11, ÇV-11S1 ve ÇV-11S2 disko çekvalfler, büyük çaplı boru tesisatlarında akışkanın ters yönde hareket etmesini önlemek amacıyla kullanılan kompakt akış kontrol ekipmanlarıdır. Yaylı disk mekanizması, doğru yöndeki akışla açılır; akış durduğunda kapanarak geri akışı sınırlar.
Ürün ailesinde pik döküm, AISI 304 ve AISI 316 paslanmaz çelik gövde seçenekleri bulunur. Modeline göre 16 veya 40 bar çalışma basıncı ve 250 veya 300 °C maksimum çalışma sıcaklığı sunması, farklı tesisat şartlarına uygun ürün seçimi yapılmasını sağlar.
Ayvaz ÇV-11 Teknik Özellikleri
| Gövde | GG-25 pik döküm |
|---|---|
| Disk | GG-25 pik döküm |
| Yay ve segman | Paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar |
| Maksimum çalışma sıcaklığı | 250 °C |
| Çap seçenekleri | DN125, DN150, DN200 ve DN250 |
Ayvaz ÇV-11S1 Teknik Özellikleri
| Gövde | AISI 304 paslanmaz çelik |
|---|---|
| Yay, disk ve segman | Paslanmaz çelik |
| Maksimum çalışma basıncı | 40 bar |
| Maksimum çalışma sıcaklığı | 300 °C |
| Çap seçenekleri | DN125, DN150 ve DN200 |
Ayvaz ÇV-11S2 Teknik Özellikleri
| Gövde | AISI 316 paslanmaz çelik |
|---|---|
| Yay, disk ve segman | Paslanmaz çelik |
| Maksimum çalışma basıncı | 40 bar |
| Maksimum çalışma sıcaklığı | 300 °C |
| Çap seçenekleri | DN125, DN150 ve DN200 |
Yaylı Disko Çekvalf Mekanizması
Akışkan doğru yönde hareket ettiğinde disk, yay kuvvetini yenerek açılır ve akışa geçiş sağlar. Akışın kesilmesi veya ters yönde basınç oluşması durumunda yay, diskin yuvasına dönmesine yardımcı olur. Böylece hattın geri yönde boşalması sınırlandırılır.
Kompakt gövde yapısı, büyük çaplı tesisatlarda daha kısa montaj mesafesi sağlar. Ürün çalışmak için elektrik, pnömatik enerji veya operatör müdahalesine ihtiyaç duymaz.
Model ve Malzeme Seçenekleri
ÇV-11 modeli GG-25 pik döküm gövde ve disk yapısıyla standart tesisat uygulamalarına yöneliktir. ÇV-11S1 AISI 304, ÇV-11S2 ise AISI 316 paslanmaz çelik gövde seçeneği sunar. Paslanmaz modeller aynı zamanda 40 bar basınç ve 300 °C sıcaklık değerleriyle daha yüksek çalışma koşullarına yönelik alternatif oluşturur.
Kamu Kurumları ve Altyapı Projelerinde Kullanım
Ayvaz ÇV-11 ürün ailesi; belediyeler, su ve kanalizasyon idareleri, arıtma tesisleri, pompa istasyonları, kamu binaları, enerji merkezleri ve endüstriyel tesislerde bulunan büyük çaplı boru hatlarında değerlendirilebilir.
Kamu alımları ve marka onay süreçlerinde seçilecek modelin gövde malzemesi, basınç sınıfı, sıcaklık dayanımı ve nominal çapı teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye ve altyapı tesisatları
- Su ve kanalizasyon idareleri
- Arıtma tesisleri ve pompa istasyonları
- Kamu binalarının mekanik tesisatları
- Enerji merkezleri ve kazan daireleri
- Isıtma ve soğutma sistemleri
- Endüstriyel su ve proses hatları
- Yüksek basınç veya sıcaklıktaki tesisatlar
Doğru Model Nasıl Seçilir?
ÇV-11, ÇV-11S1 veya ÇV-11S2 seçiminde akışkan türü, malzeme uyumu, çalışma basıncı, sıcaklık, nominal çap, debi ve montaj koşulları birlikte değerlendirilmelidir. AISI 304 veya AISI 316 paslanmaz çelik seçimi, akışkanın kimyasal özellikleri ve tesisat şartlarına göre yapılmalıdır.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
