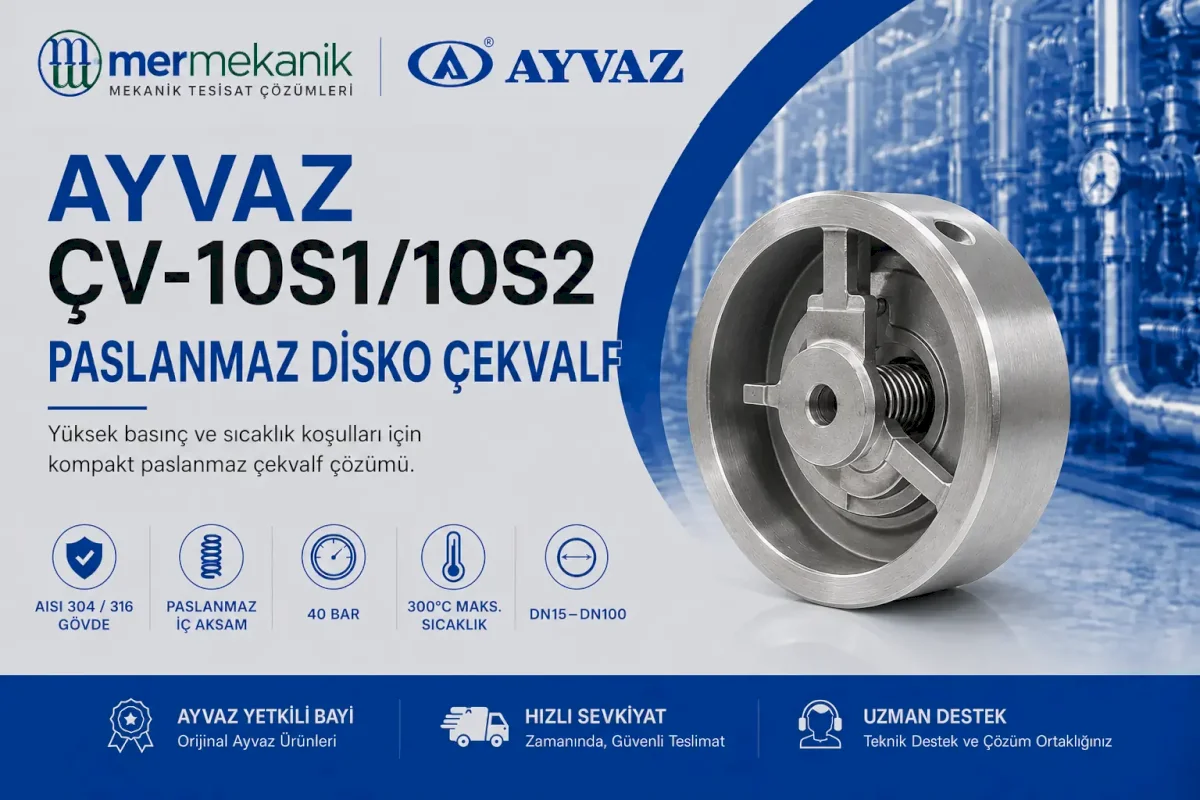

Ayvaz ÇV-10S1/10S2 Paslanmaz Disko Çekvalf

Ayvaz ÇV-10S1 ve ÇV-10S2 paslanmaz disko çekvalfler, boru tesisatlarında ters akışı önlemek amacıyla kullanılan kompakt, yaylı ve flanş arası bağlantılı akış kontrol ekipmanlarıdır. ÇV-10S1 AISI 304, ÇV-10S2 ise AISI 316 paslanmaz çelik gövde seçeneğine sahiptir.

40 bar maksimum çalışma basıncı, 300 °C maksimum çalışma sıcaklığı ve DN15–DN100 arasındaki çap seçenekleriyle yüksek basınç ve sıcaklık koşullarına sahip mekanik ve endüstriyel tesisatlarda kullanılabilir.

Ayvaz ÇV-10S1 Teknik Özellikleri

Ayvaz ÇV-10S2 Teknik Özellikleri

Kompakt Yaylı Disk Mekanizması

Akışkan doğru yönde ilerlediğinde oluşan basınç, diski yay kuvvetine karşı hareket ettirerek akışa geçiş sağlar. Akış durduğunda veya ters basınç meydana geldiğinde yay, diskin yuvasına dönmesine yardımcı olur ve hattın geri yönde boşalmasını sınırlar.

Kompakt disko gövde yapısı, ürünün iki flanş arasına kısa bir montaj mesafesiyle yerleştirilmesini sağlar. Çalışması için elektrik, pnömatik enerji veya harici kontrol sistemine ihtiyaç duymaz.

AISI 304 ve AISI 316 Arasındaki Fark

ÇV-10S1 modelinde AISI 304 paslanmaz çelik gövde bulunur. ÇV-10S2 modelinde kullanılan AISI 316 paslanmaz çelik ise farklı akışkan ve çevre koşulları için alternatif malzeme seçeneği sunar. Doğru paslanmaz çelik sınıfı, akışkanın kimyasal özellikleri ve tesisatın çalışma ortamına göre belirlenmelidir.

Kamu Kurumları ve Endüstriyel Projelerde Kullanım

Ayvaz ÇV-10S1 ve ÇV-10S2; kamu binaları, hastaneler, üniversiteler, enerji merkezleri, buhar ve sıcak akışkan tesisatları, üretim tesisleri ve proses hatlarında değerlendirilebilir.

Kamu alımları ve marka onay süreçlerinde paslanmaz çelik sınıfı, çalışma basıncı, sıcaklık dayanımı, nominal çap ve akışkan uyumu teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.

Başlıca Kullanım Alanları

• Kamu binalarının mekanik tesisatları
• Hastane, okul ve üniversite projeleri
• Enerji merkezleri ve kazan daireleri
• Yüksek sıcaklıktaki akışkan hatları
• Yüksek basınçlı tesisatlar
• Endüstriyel üretim ve proses hatları
• Pompa ve cihaz bağlantıları
• Montaj alanının sınırlı olduğu tesisatlar

Doğru Model Nasıl Seçilir?

ÇV-10S1 veya ÇV-10S2 seçiminde akışkan türü, korozyon koşulları, paslanmaz çelik sınıfı, çalışma basıncı, sıcaklık, nominal çap, debi ve montaj yönü birlikte değerlendirilmelidir. Ürün malzemesinin akışkanla kimyasal uyumu proje ve proses şartlarına göre doğrulanmalıdır.

Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.

Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
