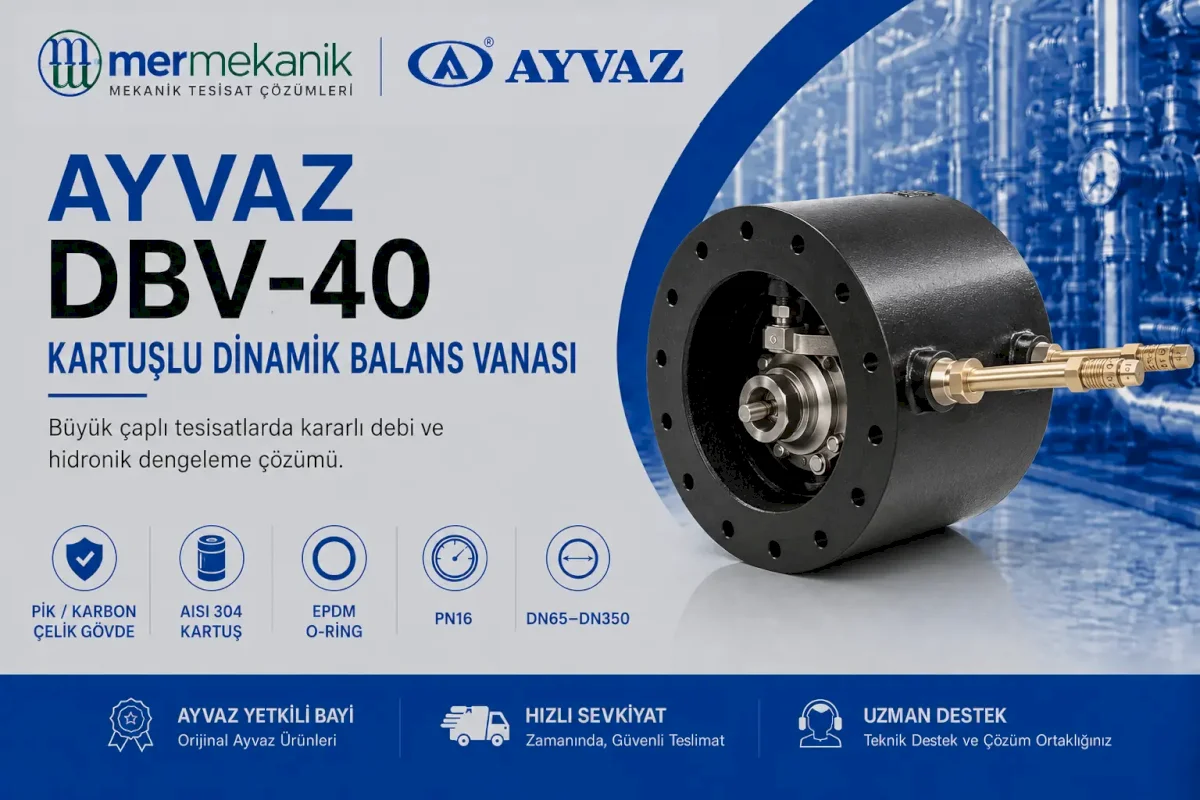

Ayvaz DBV-40 Kartuşlu Dinamik Balans Vanası
Ayvaz DBV-40 kartuşlu dinamik balans vanası, büyük çaplı ısıtma ve soğutma tesisatlarında hidronik dengeleme sağlamak ve sistemdeki debi değişimlerini sınırlandırmak amacıyla kullanılan otomatik balans ekipmanıdır.
DN65–DN100 çaplarında GG-25 pik döküm, DN125–DN350 çaplarında karbon çelik gövdeye sahiptir. AISI 304 paslanmaz çelik kartuş ve yay, EPDM O-ring, PN16 basınç sınıfı ve -20 / +120 °C çalışma sıcaklığıyla büyük kapasiteli kamu, ticari ve endüstriyel tesisatlarda kullanılabilir.
Ayvaz DBV-40 Teknik Özellikleri
| DN65–DN100 gövde | GG-25 pik döküm |
|---|---|
| DN125–DN350 gövde | Karbon çelik |
| Kartuş | AISI 304 paslanmaz çelik |
| Yay | AISI 304 paslanmaz çelik |
| O-ring | EPDM |
| Basınç sınıfı | PN16 |
| Çalışma sıcaklığı | -20 / +120 °C |
| Çap seçenekleri | DN65–DN350 |
Çap ve Debi Aralıkları
| Çap | Minimum–maksimum debi |
|---|---|
| DN65 | 5–27 m³/h |
| DN80 | 5–27 m³/h |
| DN100 | 10–54 m³/h |
| DN125 | 15–81 m³/h |
| DN150 | 20–108 m³/h |
| DN200 | 35–189 m³/h |
| DN250 | 60–324 m³/h |
| DN300 | 75–405 m³/h |
| DN350 | 105–501 m³/h |
Kartuşlu Dinamik Balans Sistemi
DBV-40 içerisindeki kartuş, sistem basıncındaki değişimlere karşı akış kesitini mekanik olarak düzenleyerek seçilen debinin daha kararlı tutulmasına yardımcı olur. Böylece büyük çaplı tesisat devrelerine tasarım değerlerine uygun debi dağıtılması desteklenir.
AISI 304 paslanmaz çelik kartuş ve yay yapısı, balans mekanizmasının temel hareketli bileşenlerini oluşturur. Kartuşlu tasarım, proje debisine uygun kartuş seçimi yapılmasına ve sistem ihtiyacının kontrollü şekilde karşılanmasına imkân verir.
Enerji Verimliliği ve Hidronik Dengeleme
Dengesiz debi dağılımı; bazı devrelerde fazla, bazı devrelerde yetersiz akış oluşmasına neden olabilir. Bu durum konfor sorunlarına, kontrol vanalarında çalışma problemlerine ve pompa enerjisinin verimsiz kullanılmasına yol açabilir.
Doğru seçilmiş DBV-40, tesisat devrelerinin proje debilerine daha yakın çalışmasına yardımcı olarak sistem kararlılığını ve enerji verimliliğini destekler. Vana çapı yalnız boru ölçüsüne göre değil, gerçek proje debisi dikkate alınarak seçilmelidir.
Kamu Kurumları ve Büyük Tesisat Projelerinde Kullanım
Ayvaz DBV-40; hastaneler, şehir hastaneleri, üniversite kampüsleri, kamu idari binaları, adliyeler, spor kompleksleri, havalimanları, merkezi enerji tesisleri ve bölgesel ısıtma-soğutma sistemlerinde değerlendirilebilir.
DN350’ye kadar ulaşan çap ve 501 m³/h değerine kadar uzanan debi seçenekleri, büyük kapasiteli mekanik tesisatlar için ürün seçimi yapılmasına olanak sağlar. Daha büyük çap ve debi ihtiyaçları için üretici veya yetkili satış ekibiyle görüşülmelidir.
Kamu alımları ve marka onay süreçlerinde çap, proje debisi, gövde malzemesi, kartuş seçimi, basınç sınıfı ve sıcaklık teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Hastane ve üniversite kampüsleri
- Kamu ve idari hizmet binaları
- Merkezi ısıtma ve soğutma sistemleri
- Bölgesel enerji merkezleri
- Havalimanları ve ulaşım yapıları
- Alışveriş merkezleri ve ticari yapılar
- Endüstriyel üretim tesisleri
- Büyük çaplı hidronik tesisat devreleri
DBV-40 Balans Vanası Seçimi
Doğru DBV-40 seçiminde tasarım debisi, nominal çap, çalışma basıncı, sıcaklık, gövde malzemesi, akışkan türü ve kartuş kapasitesi birlikte değerlendirilmelidir. Katalogdaki debi aralığına göre uygun çap ve kartuş seçilerek sistem çalışma koşulları doğrulanmalıdır.
Mermekanik, Ayvaz yetkili bayi olarak kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
