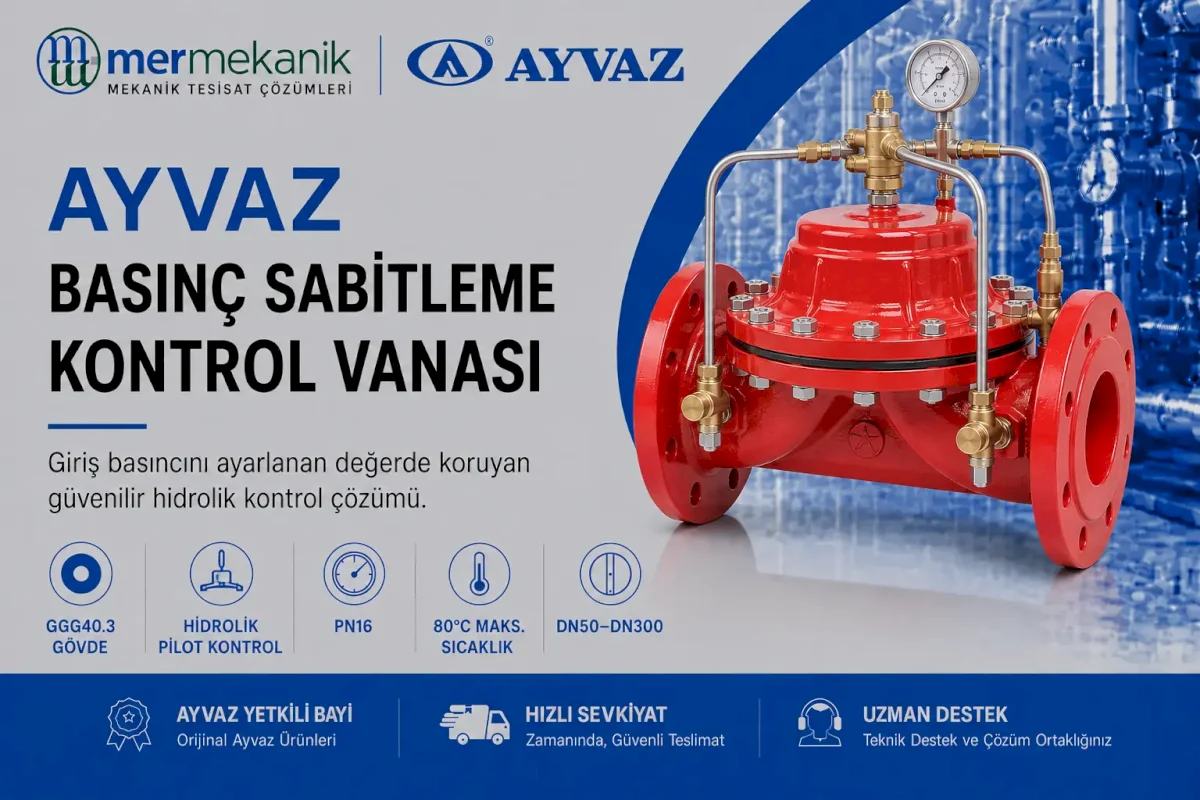

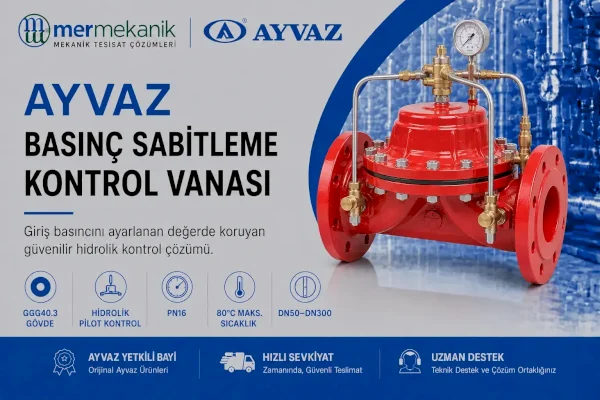

Ayvaz Basınç Sabitleme Kontrol Vanası
Ayvaz basınç sabitleme kontrol vanası, giriş tarafındaki hat basıncını ayarlanan minimum değerde korumak amacıyla kullanılan pilot kontrollü hidrolik vanadır. Giriş basıncı ayar değerinin altına düştüğünde ana vana geçişini kısarak giriş tarafındaki basıncın korunmasına yardımcı olur.
GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle şebekeler, pompa istasyonları, depolar ve endüstriyel su sistemlerinde kullanılabilir.
Ayvaz Basınç Sabitleme Kontrol Vanası Teknik Özellikleri
| Gövde | GGG40.3 sfero döküm |
|---|---|
| Diyafram | Kort bezi takviyeli doğal kauçuk |
| Kapak | GG-25 pik döküm |
| Diyafram baskı halkası | Polyamid |
| Yay | SST 302 paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 80 °C |
| Bağlantı tipi | Flanşlı |
| Minimum açma basıncı | 2,5 bar |
| Opsiyonel ince diyafram | 1,5–5 bar çalışma aralığı |
| Çap seçenekleri | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.
Basınç Sabitleme Vanası Nasıl Çalışır?
Hidrolik pilot devresi, vananın giriş tarafındaki basıncı sürekli olarak algılar. Giriş basıncı ayarlanan değerin üzerine çıktığında vana kontrollü biçimde açılarak akışa geçiş sağlar. Basınç ayar değerinin altına doğru düştüğünde ise ana vana geçişi kısılır.
Bu çalışma prensibi, vananın giriş tarafındaki sistem veya pompa basıncının belirlenen minimum seviyenin altına düşmesini sınırlandırmaya yardımcı olur. Kontrol işlemi akışkanın kendi hidrolik enerjisiyle gerçekleşir ve standart model harici enerji gerektirmez.
Pompa ve Şebeke Basıncının Korunması
Bir hattın kontrolsüz biçimde yüksek debi çekmesi, pompa çıkış basıncının veya ana şebeke basıncının düşmesine neden olabilir. Basınç sabitleme kontrol vanası, giriş basıncı azaldığında geçişi sınırlandırarak ana sistemin ve öncelikli hatların korunmasına yardımcı olur.
Bu özellik; pompa sistemleri, şebeke dağıtım hatları ve farklı basınç bölgeleri arasında kontrollü su aktarımı yapılan uygulamalarda kullanılabilir.
Belediyeler ve Kamu Kurumlarında Kullanım
Ayvaz basınç sabitleme kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, depo dolum hatları, pompa istasyonları, basınç bölgeleri ve kamu altyapı projelerinde değerlendirilebilir.
Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, minimum açma basıncı, pilot devre ve istenen sabitleme basıncı teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu şebekeleri
- Su ve kanalizasyon idareleri
- Pompa çıkış ve terfi hatları
- Su deposu dolum hatları
- Şebeke basınç bölgeleri
- Yangın ve kullanma suyu sistemleri
- Sulama ve altyapı tesisatları
- Endüstriyel su dağıtım hatları
Basınç Sabitleme Kontrol Vanası Seçimi
Doğru vana seçiminde maksimum ve minimum debi, giriş basıncı, korunması istenen basınç değeri, nominal çap, çalışma sıcaklığı ve minimum açma basıncı birlikte değerlendirilmelidir. Vana yalnızca boru çapına göre değil, sistemin gerçek debi ve basınç şartlarına göre boyutlandırılmalıdır.
Pilot ayarı ve devreye alma işlemleri, tesisatın çalışma değerleri doğrulandıktan sonra yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.
Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
