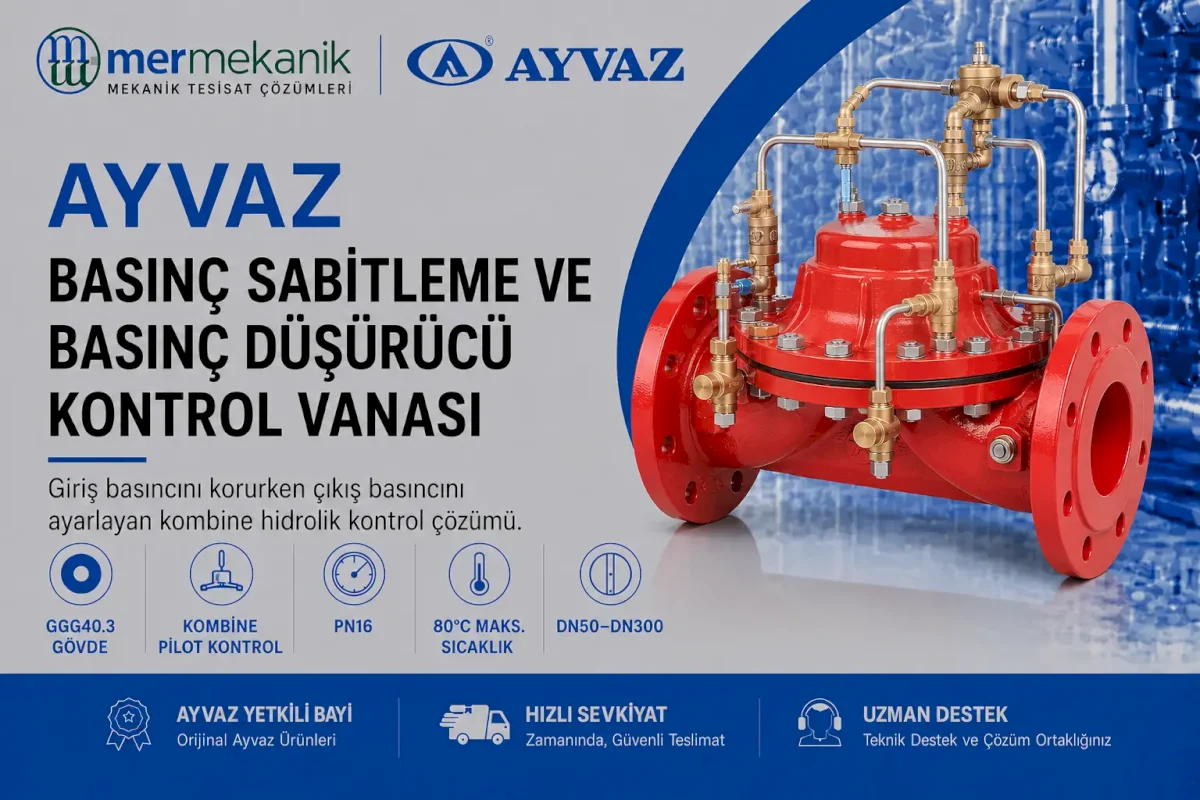

Ayvaz Basınç Sabitleme ve Basınç Düşürücü Kontrol Vanası

Ayvaz basınç sabitleme ve basınç düşürücü kontrol vanası, giriş tarafındaki basıncı belirlenen minimum değerde korurken çıkış tarafındaki basıncı ayarlanan daha düşük değere indiren kombine pilot kontrollü hidrolik vanadır.

Tek ana vana üzerinde iki farklı basınç kontrol işlevini bir araya getirir. GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle şebeke ve altyapı projelerinde kullanılabilir.

Teknik Özellikler

Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.

Kombine Kontrol Vanası Nasıl Çalışır?

Birinci pilot, vananın giriş tarafındaki basıncı algılar. Giriş basıncı ayarlanan koruma değerinin altına doğru düştüğünde ana vana geçişini kısarak giriş tarafındaki basıncın korunmasına yardımcı olur.

İkinci pilot ise çıkış basıncını algılar. Çıkış basıncı ayarlanan değerin üzerine çıktığında ana vana açıklığını azaltarak aşağı yöndeki hat basıncını düşürür. Böylece giriş basıncının korunması ve çıkış basıncının sınırlandırılması aynı ana vana üzerinde gerçekleştirilir.

İki İşlevin Tek Vanada Birleştirilmesi

Ayrı bir basınç sabitleme ve basınç düşürme vanası kullanmak yerine iki işlevin tek gövde üzerinde birleştirilmesi, uygun projelerde montaj alanının ve bağlantı elemanı sayısının azaltılmasına yardımcı olabilir.

Kombine kontrol özelliği; ana hattaki veya pompa çıkışındaki minimum basıncın korunmasının gerekli olduğu, aynı zamanda aşağı yöndeki tesisata daha düşük ve kontrollü basınç verilmek istenen uygulamalarda kullanılabilir.

Belediyeler ve Kamu Kurumlarında Kullanım

Ayvaz kombine basınç kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, pompa istasyonları, depo dolum hatları, basınç bölgeleri ve kamu altyapı projelerinde değerlendirilebilir.

Özellikle ana şebeke basıncının korunması ve alt basınç bölgesine kontrollü su verilmesi gereken noktalarda iki fonksiyonlu çözüm sunar. Giriş ve çıkış basınç ayarları, şebekenin hidrolik hesabına ve işletme senaryosuna göre belirlenmelidir.

Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, her iki pilotun ayar aralıkları, minimum açma basıncı ve çalışma senaryosu teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.

Başlıca Kullanım Alanları

• Belediye içme suyu şebekeleri
• Su ve kanalizasyon idareleri
• Pompa çıkış ve terfi hatları
• Şebeke basınç bölgeleri
• Su deposu dolum hatları
• Kamu altyapı projeleri
• Sulama ve dağıtım sistemleri
• Endüstriyel su dağıtım hatları

Doğru Vana Seçimi

Doğru seçimde maksimum ve minimum debi, giriş basıncı, korunması istenen minimum giriş basıncı, hedef çıkış basıncı, nominal çap, çalışma sıcaklığı ve minimum açma basıncı birlikte değerlendirilmelidir.

Vana yalnız boru çapına göre değil, sistemin gerçek debi ve basınç şartlarına göre boyutlandırılmalıdır. Her iki pilotun ayarı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.

Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.

Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
