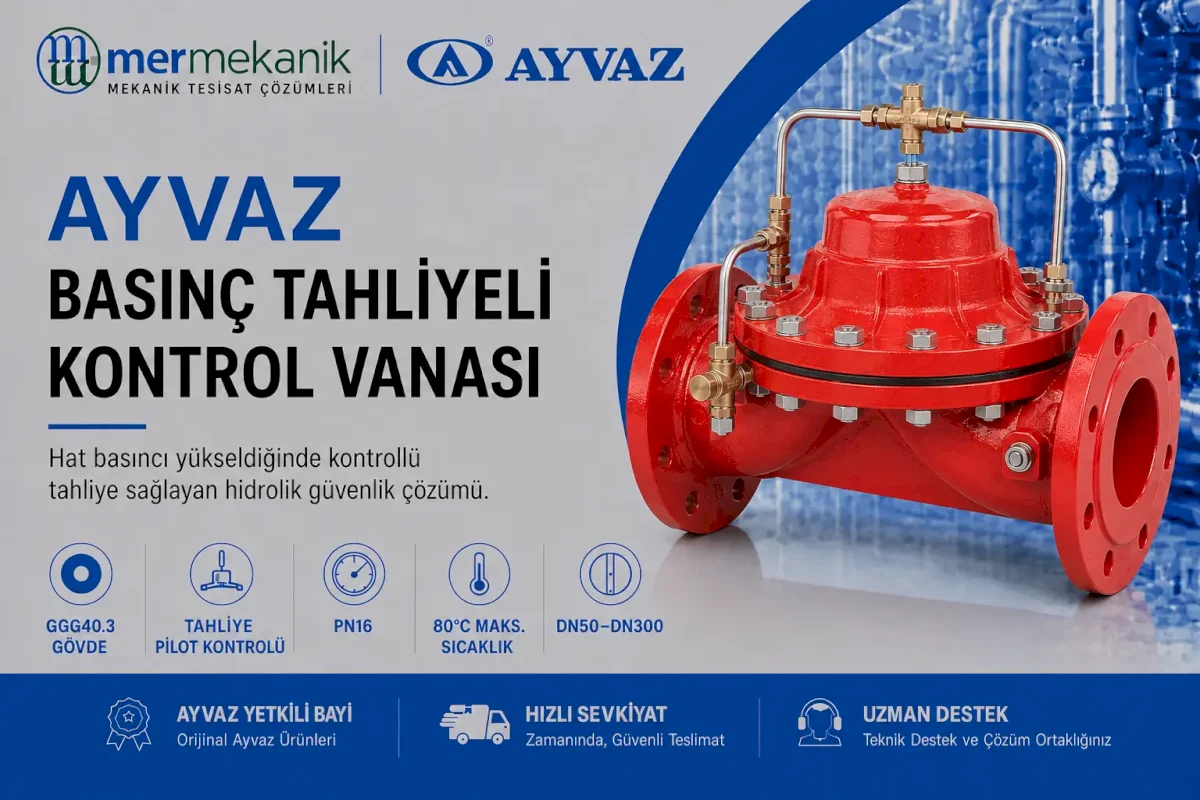

Ayvaz Basınç Tahliyeli Kontrol Vanası
Ayvaz basınç tahliyeli kontrol vanası, boru hattındaki basınç ayarlanan değerin üzerine çıktığında açılarak fazla basıncın kontrollü biçimde tahliye edilmesine yardımcı olan pilot kontrollü hidrolik vanadır.
GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle şebekeler, pompa istasyonları, depolar ve endüstriyel su sistemlerinde kullanılabilir.
Ayvaz Basınç Tahliyeli Kontrol Vanası Teknik Özellikleri
| Gövde | GGG40.3 sfero döküm |
|---|---|
| Diyafram | Kort bezi takviyeli doğal kauçuk |
| Kapak | GG-25 pik döküm |
| Diyafram baskı halkası | Polyamid |
| Yay | SST 302 paslanmaz çelik |
| Maksimum çalışma basıncı | 16 bar – PN16 |
| Maksimum çalışma sıcaklığı | 80 °C |
| Bağlantı tipi | Flanşlı |
| Minimum açma basıncı | 2,5 bar |
| Opsiyonel ince diyafram | 1,5–5 bar çalışma aralığı |
| Çap seçenekleri | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 |
Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır.
Basınç Tahliyeli Kontrol Vanası Nasıl Çalışır?
Hidrolik pilot devresi, vana girişindeki hat basıncını algılar. Basınç ayarlanan tahliye değerinin altında olduğunda ana vana kapalı konumunu korur. Hat basıncı ayar değerinin üzerine çıktığında pilot devre ana vananın kontrollü olarak açılmasını sağlar.
Fazla akışkan tahliye hattına veya uygun bir dönüş noktasına aktarılır. Hat basıncı yeniden ayarlanan değerin altına indiğinde ana vana kapanarak tahliye işlemini durdurur. Standart model, akışkanın kendi hidrolik enerjisiyle çalışır ve harici elektrik gerektirmez.
Basınç Yükselmelerine Karşı Sistem Kontrolü
Pompanın devreye girmesi, vanaların hızlı kapanması, debinin azalması veya işletme koşullarındaki değişiklikler hat basıncının yükselmesine neden olabilir. Basınç tahliyeli kontrol vanası, ayarlanan değerin üzerindeki basıncın kontrollü olarak boşaltılmasına yardımcı olur.
Tahliye hattı ve boşaltma noktası, vanadan geçebilecek debiyi güvenli biçimde taşıyacak şekilde boyutlandırılmalıdır. Tahliye edilen akışkanın nereye yönlendirileceği proje ve saha koşullarına göre belirlenmelidir.
Belediyeler ve Kamu Kurumlarında Kullanım
Ayvaz basınç tahliyeli kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, pompa istasyonları, depo hatları, basınç bölgeleri ve kamu altyapı projelerinde değerlendirilebilir.
Özellikle pompa çıkışlarında ve basınç yükselmesi riski bulunan şebeke noktalarında kontrollü tahliye amacıyla kullanılabilir. Tahliye basıncı, tesisat elemanlarının izin verilen çalışma basınçları ve şebeke işletme değerleri dikkate alınarak belirlenmelidir.
Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, tahliye ayar değeri, minimum açma basıncı ve pilot devre özellikleri teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.
Başlıca Kullanım Alanları
- Belediye içme suyu şebekeleri
- Su ve kanalizasyon idareleri
- Pompa çıkış ve terfi hatları
- Su deposu giriş ve çıkış hatları
- Şebeke basınç bölgeleri
- Sulama ve altyapı sistemleri
- Endüstriyel su dağıtım hatları
- Basınç yükselmesi riski bulunan tesisatlar
Basınç Tahliye Vanası Seçimi
Doğru vana seçiminde maksimum tahliye debisi, normal çalışma basıncı, tahliye ayar basıncı, nominal çap, çalışma sıcaklığı ve minimum açma basıncı birlikte değerlendirilmelidir. Vana yalnız ana boru çapına göre değil, tahliye edilmesi gereken gerçek debiye göre boyutlandırılmalıdır.
Pilot ayarı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.
Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.
Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
