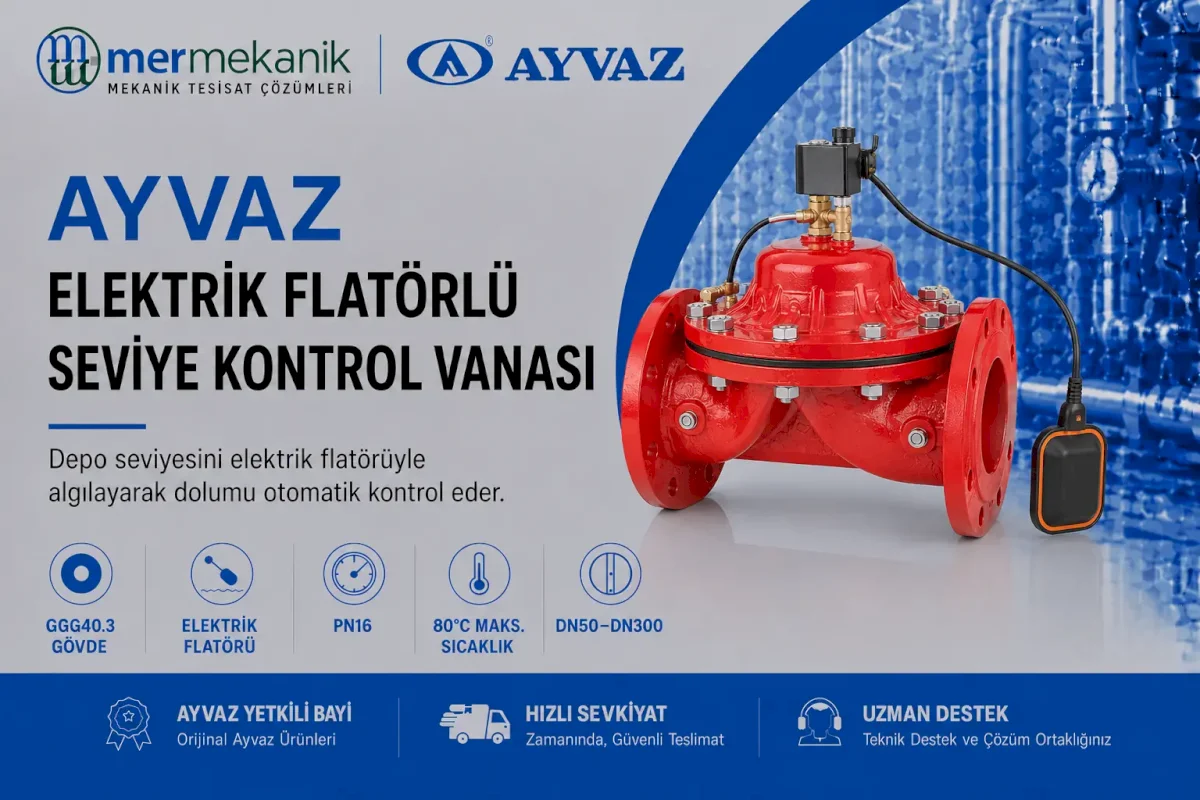

Ayvaz Elektrik Flatörlü Seviye Kontrol Vanası

Ayvaz elektrik flatörlü seviye kontrol vanası, su depoları ve rezervuarlardaki sıvı seviyesini kablolu elektrik flatörü aracılığıyla algılayarak dolum hattını otomatik olarak açıp kapatan pilot kontrollü hidrolik vanadır.

GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle belediye depoları, kamu tesisleri, yangın suyu depoları ve endüstriyel rezervuarlarda kullanılabilir.

Ayvaz Elektrik Flatörlü Seviye Kontrol Vanası Teknik Özellikleri

Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır. Elektrik flatörü ve kontrol devresinin gerilim değerleri proje kapsamında ayrıca doğrulanmalıdır.

Elektrik Flatörlü Seviye Kontrolü Nasıl Çalışır?

Depo içerisine yerleştirilen kablolu flatör, su seviyesinin düşmesine veya yükselmesine bağlı olarak konum değiştirir. Flatörden gelen elektrik sinyali pilot devredeki kontrol elemanına iletilerek ana vananın açılması veya kapanması sağlanır.

Su seviyesi alt sınıra indiğinde dolum vanası açılır. Seviye ayarlanan üst sınıra ulaştığında vana kapanarak depo dolumunu durdurur. Böylece depo seviyesi elektronik veya mekanik bir operatör müdahalesine ihtiyaç duyulmadan otomatik olarak kontrol edilir.

Uzaktan Sinyal ve Otomasyon İmkânı

Elektrik flatörlü yapı, flatör sinyalinin uygun kontrol panosu, röle veya otomasyon sistemi üzerinden işlenmesine imkân verebilir. Bu sayede depo seviyesiyle birlikte alarm, pompa kumandası veya uzaktan izleme senaryoları oluşturulabilir.

Flatörün kontak yapısı, kontrol gerilimi, pano bağlantısı ve elektriksel çalışma senaryosu uygulama projesinde belirlenmelidir. Elektrik bağlantıları yetkili personel tarafından yapılmalıdır.

Taşma ve Su Kaybının Sınırlandırılması

Depo dolumunun manuel olarak kontrol edilmesi, taşma ve gereksiz su kaybı riskini artırabilir. Elektrik flatörlü seviye vanası, üst seviye sinyali geldiğinde dolum hattını otomatik olarak kapatarak kontrollü depo işletimine yardımcı olur.

Flatör kablosunun uzunluğu, sabitleme noktası ve hareket mesafesi, depoda istenen minimum ve maksimum su seviyelerine göre ayarlanmalıdır.

Belediyeler ve Kamu Kurumlarında Kullanım

Ayvaz elektrik flatörlü seviye kontrol vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu depoları, yangın suyu depoları, kamu binaları, hastaneler, üniversiteler ve sulama rezervuarlarında değerlendirilebilir.

Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, flatör tipi, kontrol gerilimi, kontak yapısı, minimum açma basıncı ve elektriksel çalışma senaryosu teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.

Başlıca Kullanım Alanları

• Belediye içme suyu depoları
• Su ve kanalizasyon idareleri
• Yangın ve kullanma suyu depoları
• Kamu binalarının su depoları
• Hastane ve üniversite yerleşkeleri
• Sulama depoları ve rezervuarlar
• Endüstriyel su tankları
• Otomasyon kontrollü depo dolum sistemleri

Elektrik Flatörlü Vana Seçimi

Doğru vana seçiminde depo dolum debisi, giriş basıncı, nominal çap, çalışma sıcaklığı, minimum açma basıncı, elektrik flatörünün kontak yapısı ve kontrol sisteminin gerilim değeri birlikte değerlendirilmelidir.

Ana vana yalnız boru çapına göre değil, gerçek dolum debisine göre boyutlandırılmalıdır. Pilot ayarı, flatör bağlantısı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.

Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.

Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
