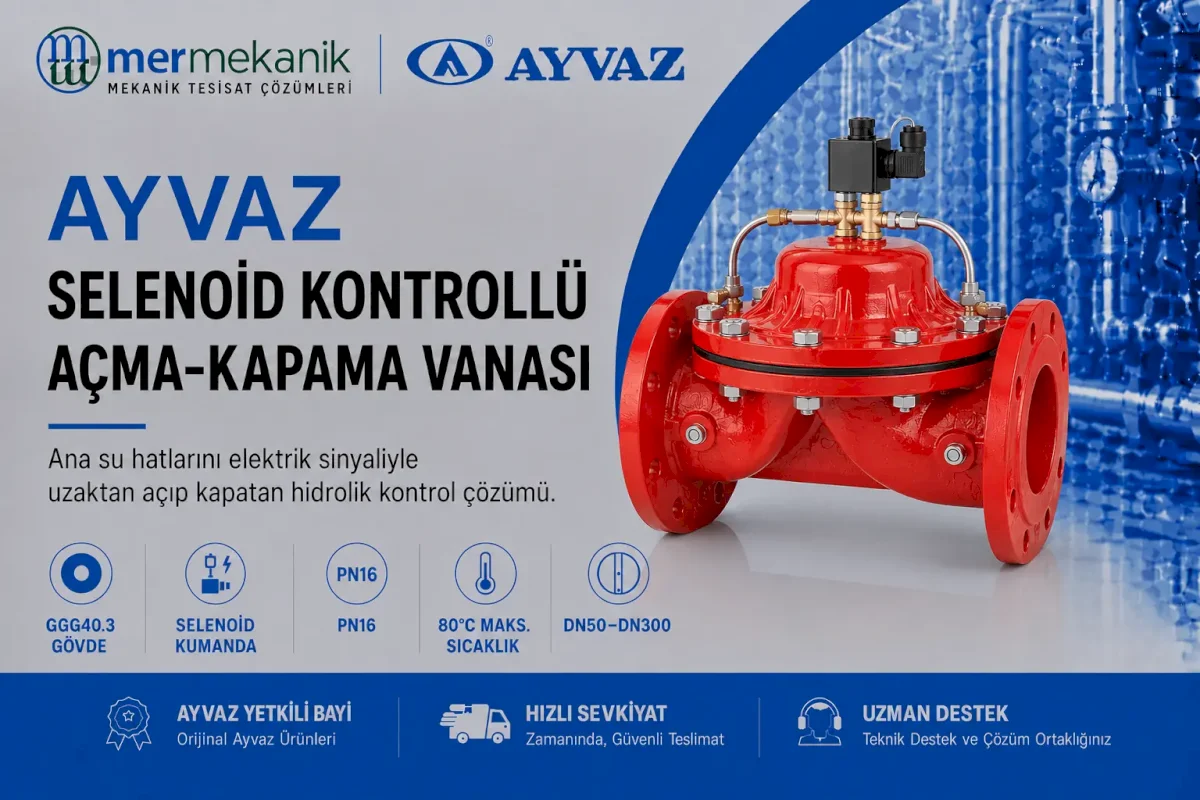

Ayvaz Selenoid Kontrollü Açma-Kapama Vanası

Ayvaz selenoid kontrollü açma-kapama vanası, ana su hatlarının elektrik sinyaliyle uzaktan açılıp kapatılmasını sağlayan pilot kontrollü hidrolik vanadır. Pilot devredeki selenoid kontrol elemanı sayesinde SCADA, otomasyon panosu veya uzaktan kumanda sistemleriyle birlikte kullanılabilir.

GGG40.3 sfero döküm gövdesi, güçlendirilmiş doğal kauçuk diyaframı, PN16 basınç sınıfı ve DN50–DN300 arasındaki flanşlı bağlantı seçenekleriyle belediye şebekeleri, depolar, pompa istasyonları ve endüstriyel su hatlarında kullanılabilir.

Selenoid Kontrollü Açma-Kapama Vanası Teknik Özellikleri

Minimum açma basıncı çap büyüdükçe düşmektedir. Opsiyonel ince diyafram 5 bar üzerindeki uygulamalarda kullanılmamalıdır. Selenoid bobinin besleme gerilimi ve elektriksel çalışma şekli proje kapsamında ayrıca doğrulanmalıdır.

Selenoid Kontrollü Ana Vana Nasıl Çalışır?

Pilot devrede bulunan selenoid vana, kontrol sisteminden gelen elektrik sinyaline göre hidrolik pilot akışını yönlendirir. Pilot devrenin konumuna bağlı olarak ana diyaframlı vana kontrollü biçimde açılır veya kapanır.

Büyük çaplı ana hattın doğrudan elektrikli bir aktüatörle hareket ettirilmesi yerine, küçük bir selenoid eleman hidrolik pilot devresini yönetir. Ana vananın hareketi, akışkanın kendi hidrolik enerjisinden yararlanılarak gerçekleştirilir.

SCADA ve Otomasyon Sistemleriyle Kontrol

Selenoid kontrollü yapı; zaman programı, depo seviyesi, basınç bilgisi, uzaktan operatör komutu veya acil durum senaryosuna göre hattın açılıp kapatılmasına imkân verir.

Selenoid bobinin enerjili ve enerjisiz durumdaki çalışma konumu, kontrol gerilimi, röle bağlantısı ve arıza senaryosu uygulama projesinde belirlenmelidir. Elektrik bağlantıları yetkili personel tarafından yapılmalıdır.

Belediyeler ve Kamu Kurumlarında Kullanım

Ayvaz selenoid kontrollü açma-kapama vanası; belediyeler, su ve kanalizasyon idareleri, içme suyu şebekeleri, depo giriş-çıkışları, pompa istasyonları, sulama sistemleri ve uzaktan yönetilen kamu altyapılarında değerlendirilebilir.

SCADA sistemine bağlı saha noktalarında su akışının merkezden kontrol edilmesini, belirlenen işletme programına göre açılıp kapatılmasını veya acil durumlarda hattın izole edilmesini destekler.

Kamu alımları ve marka onay süreçlerinde gövde malzemesi, basınç sınıfı, nominal çap, selenoid besleme gerilimi, enerjili-enerjisiz çalışma konumu ve otomasyon senaryosu teknik şartnameyle birlikte kontrol edilmelidir. Güncel katalog, teknik föy, menşe ve uygunluk belgeleri ilgili idarenin taleplerine göre ayrıca değerlendirilmelidir.

Başlıca Kullanım Alanları

• Belediye içme suyu şebekeleri
• Su ve kanalizasyon idareleri
• SCADA kontrollü saha hatları
• Su deposu giriş ve çıkışları
• Pompa istasyonları
• Sulama ve altyapı sistemleri
• Yangın ve kullanma suyu hatları
• Uzaktan kontrollü endüstriyel su tesisatları

Selenoid Kontrollü Vana Seçimi

Doğru vana seçiminde maksimum ve minimum debi, giriş basıncı, nominal çap, çalışma sıcaklığı, minimum açma basıncı, selenoid gerilimi ve elektriksel çalışma senaryosu birlikte değerlendirilmelidir.

Ana vana yalnız boru çapına göre değil, sistemin gerçek debi ve basınç şartlarına göre boyutlandırılmalıdır. Pilot ayarı, elektrik bağlantısı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır. Vana öncesinde uygun bir pislik tutucu kullanılması, pilot devrenin yabancı maddelerden korunmasına yardımcı olur.

Mermekanik, Ayvaz yetkili bayi olarak belediye, kamu ve özel sektör projelerinde ürün seçimi, teknik doküman, marka onay dosyası, şartname değerlendirmesi, teklif ve tedarik desteği sunar.

Teknik değerler Ayvaz 05-Vana-2023 kataloğundan alınmıştır. Ürünler üretim sürecinden kaynaklanan teknik değişikliklere ve toleranslara tabi olabilir.
