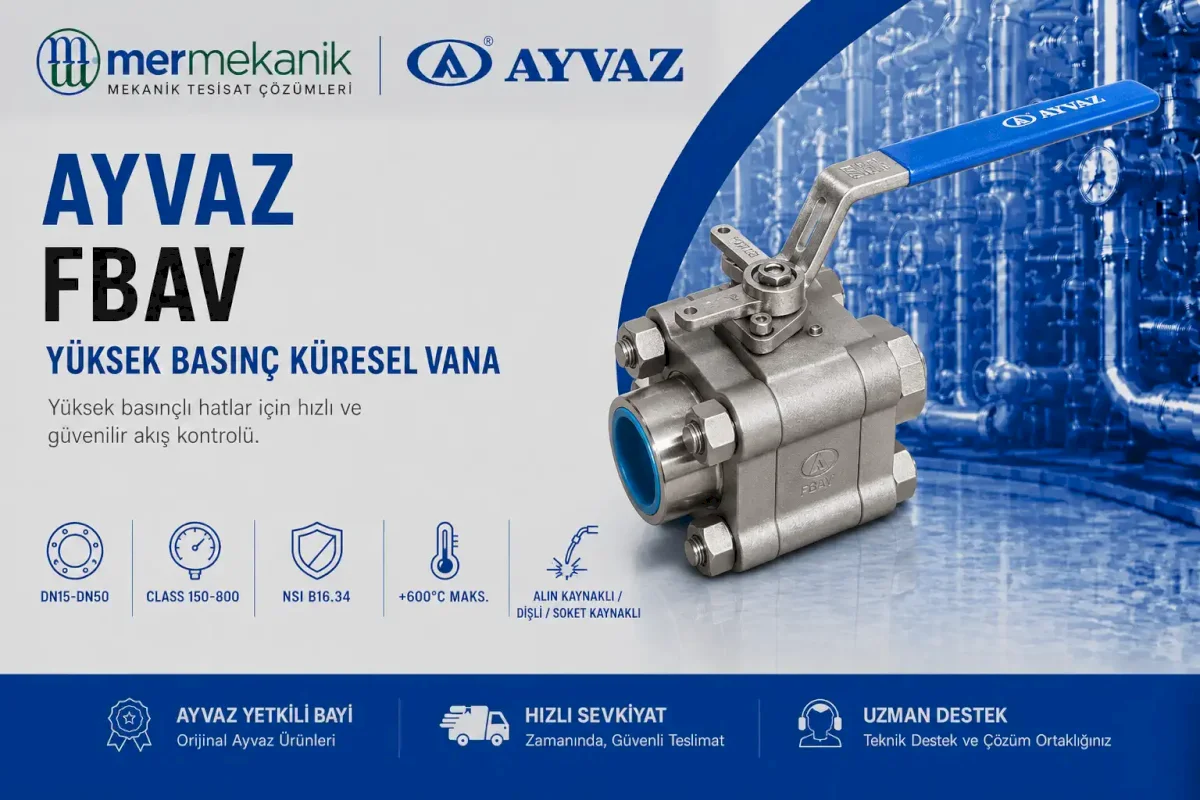

Ayvaz FBAV Yüksek Basınç Küresel Vana
Ayvaz FBAV Yüksek Basınç Küresel Vana, yüksek basınçlı endüstriyel tesisatlarda akışın hızlı biçimde açılması veya kapatılması amacıyla kullanılan kompakt bir küresel vanadır. Üç parçalı ve cıvatalı gövde yapısı ile uzun kollu kumanda mekanizması, hat üzerinde pratik kullanım ve kontrol imkânı sağlar.
FBAV serisi; DN15 ile DN50 arasındaki çapları, Class 150 ile Class 800 arasındaki basınç sınıflarını ve farklı bağlantı seçeneklerini kapsar. Yüksek basınçlı buhar dağıtım sistemleri ve endüstriyel proses hatlarında ürün seçimi yapılırken basınç, sıcaklık, akışkan ve bağlantı biçimi birlikte değerlendirilmelidir.
Ayvaz FBAV Teknik Özellikleri
| Ürün tipi | Yüksek basınç küresel vana |
|---|---|
| Model | FBAV |
| Çap aralığı | DN15 (1/2”) - DN50 (2”) |
| Basınç sınıfı | Class 150 - Class 800 |
| Dizayn standardı | NSI B16.34 |
| Katalog sıcaklık bilgisi | 196 °C / +600 °C |
| Bağlantı seçenekleri | Alın kaynaklı, dişli veya soket kaynaklı |
Teknik teyit notu: Ayvaz ürün grup broşüründe sıcaklık aralığının alt değeri “196 °C” olarak yazılmıştır. Alt sıcaklık limitinin önündeki işaret broşürde bulunmadığı için sipariş, şartname veya marka onayı öncesinde güncel teknik föy üzerinden teyit edilmelidir.
Yüksek Basınçlı Hatlarda FBAV Kullanımı
Küresel vanalar, çeyrek turlu çalışma prensibi sayesinde hattın kısa sürede açılıp kapatılmasına yardımcı olur. Ayvaz FBAV, yüksek basınç sınıfı gerektiren uygulamalarda kompakt vana çözümü olarak değerlendirilebilir.
- Yüksek basınçlı buhar dağıtım hatları
- Endüstriyel proses ve yardımcı işletme sistemleri
- Enerji üretim tesisleri ve kazan dairesi uygulamaları
- Petrokimya, rafineri ve ağır sanayi tesisleri
- Makine ve ekipman bağlantı hatları
- Dişli, alın kaynaklı veya soket kaynaklı bağlantı gerektiren borulama sistemleri
Vananın kullanılacağı akışkan ile ürün malzemelerinin uyumluluğu ayrıca kontrol edilmelidir. Ürün grup broşüründe gövde, küre ve sızdırmazlık malzemeleri belirtilmediğinden bu değerler sipariş öncesinde güncel teknik doküman üzerinden doğrulanmalıdır.
Kamu Kurumları ve Marka Onayı Süreçleri
Ayvaz FBAV; kamuya ait enerji tesisleri, şehir hastaneleri, üniversite kampüsleri, savunma sanayi tesisleri, belediyeler ve bağlı idarelerin yüksek basınçlı hat içeren projelerinde teknik şartname kapsamında değerlendirilebilir.
Marka onayı veya eşdeğer ürün değerlendirmesi hazırlanırken ürünün yalnızca marka ve model adıyla sunulması yeterli değildir. DN ölçüsü, Class basınç sınıfı, bağlantı biçimi, dizayn standardı, sıcaklık değeri ve akışkan uyumluluğu proje şartlarıyla karşılaştırılmalıdır.
Mermekanik tarafından sunulabilecek katalog sayfası, ürün teknik bilgileri ve teklif evrakları; yüklenici, müşavir, proje müellifi veya kontrol teşkilatına iletilecek marka onayı dosyasının hazırlanmasına yardımcı olur.
Önemli: Her kamu kurumunun ve projenin kabul kriterleri farklıdır. Nihai marka onayı ve ürün uygunluğu ilgili idarenin teknik şartnamesine, proje müellifinin değerlendirmesine ve kontrol teşkilatının kararına bağlıdır.
FBAV Seçiminde Dikkat Edilecek Noktalar
- Class basınç sınıfı PN değeriyle doğrudan eşleştirilmemelidir.
- Çalışma basıncı ve sıcaklığı birlikte değerlendirilmelidir.
- DN ölçüsü ve bağlantı türü borulama projesiyle karşılaştırılmalıdır.
- Akışkanın vana ve sızdırmazlık malzemeleriyle uyumu teyit edilmelidir.
- Kolun hareket edebilmesi için montaj alanında yeterli boşluk bırakılmalıdır.
- Kaynaklı bağlantılarda uygun montaj ve kaynak prosedürü uygulanmalıdır.
Ayvaz Yetkili Bayi Mermekanik
Mermekanik Mühendislik, Ayvaz yetkili bayi desteğiyle FBAV yüksek basınç küresel vana için teknik ürün seçimi, marka onayı dokümanları, teklif ve hızlı sevkiyat süreçlerinde destek sağlar. Doğru ürünün belirlenebilmesi için çap, basınç sınıfı, sıcaklık, akışkan ve bağlantı bilgilerini paylaşabilirsiniz.
Teknik değerler Ayvaz Yüksek Basınç Vanaları Ürün Grup Broşürü’nden alınmıştır. Ayvaz ürünleri üretim sürecinden kaynaklanan teknik değişikliklere ve sapmalara tabi olabilir.
