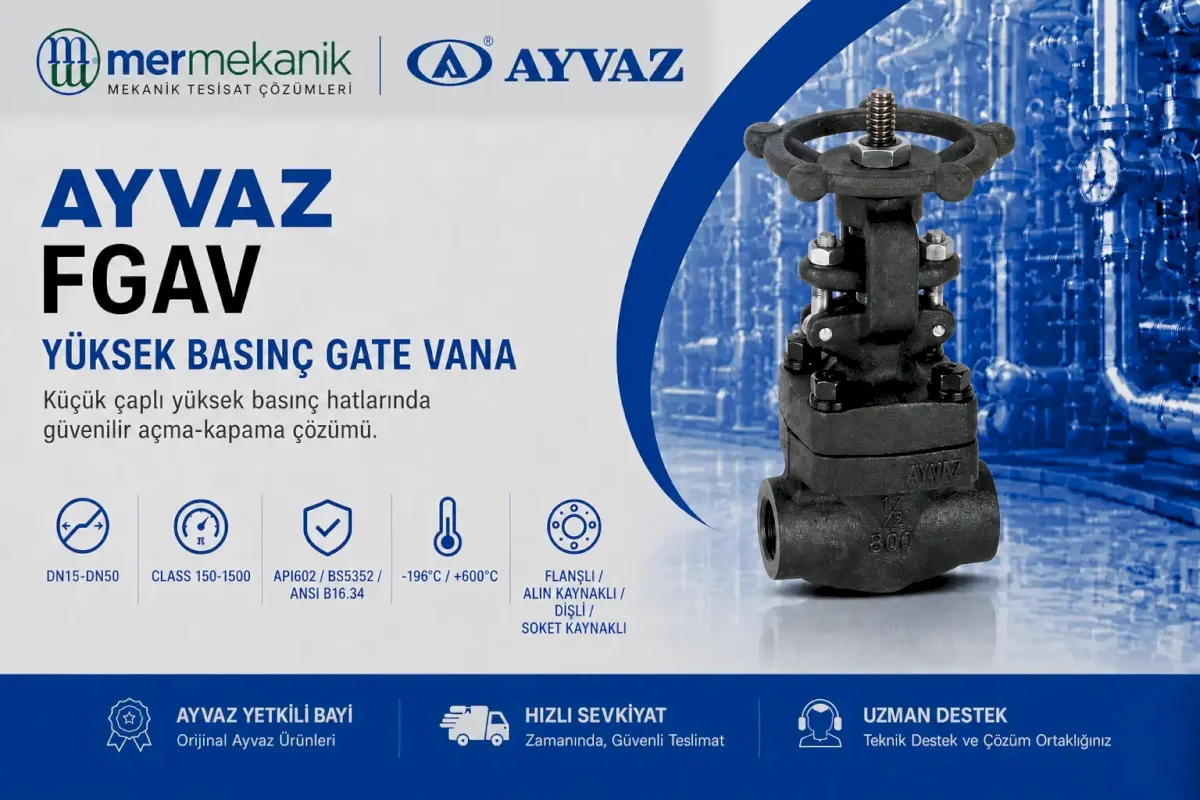

Ayvaz FGAV Yüksek Basınç Gate Vana
Ayvaz FGAV Yüksek Basınç Gate Vana, küçük çaplı ve yüksek basınçlı endüstriyel tesisatlarda akışın tamamen açılması veya kapatılması amacıyla kullanılan çok turlu bir vana çözümüdür. El çarklı kumanda mekanizması sayesinde vana kontrollü biçimde açılıp kapatılabilir.
FGAV serisi; DN15 ile DN50 arasındaki çap seçenekleri ve Class 150 ile Class 1500 arasındaki geniş basınç sınıfıyla yüksek basınç gerektiren projelerde değerlendirilebilir. Flanşlı, alın kaynaklı, dişli ve soket kaynaklı bağlantı seçenekleri farklı borulama tasarımlarına uyum sağlanmasına yardımcı olur.
Ayvaz FGAV Teknik Özellikleri
| Ürün tipi | Yüksek basınç gate vana / sürgülü vana |
|---|---|
| Model | FGAV |
| Çap aralığı | DN15 (1/2”) - DN50 (2”) |
| Basınç sınıfı | Class 150 - Class 1500 |
| Dizayn standartları | API602, BS5352, ANSI B16.34 |
| Sıcaklık aralığı | -196 °C / +600 °C |
| Bağlantı seçenekleri | Flanşlı, alın kaynaklı, dişli veya soket kaynaklı |
Yüksek Basınçlı Hatlarda FGAV Kullanımı
Gate vanalar, sürgü mekanizmasının akış yönüne dik hareket etmesiyle hattın açılmasını veya kapatılmasını sağlar. FGAV, çalışma sırasında tamamen açık ya da tamamen kapalı konumda kullanılacak yüksek basınçlı hatlar için değerlendirilebilir.
Gate vanaların sürekli debi ayarı veya kısma amacıyla kullanılması önerilmez. Vana yarı açık konumda çalıştırıldığında sürgü ve sızdırmazlık yüzeyleri yüksek akış hızından olumsuz etkilenebilir. Uygulamanın debi kontrolü gerektirmesi durumunda uygun kontrol veya glob vana tipi tercih edilmelidir.
- Yüksek basınçlı buhar dağıtım hatları
- Enerji üretim tesisleri ve kazan daireleri
- Petrokimya ve rafineri borulama sistemleri
- Endüstriyel proses ve yardımcı işletme hatları
- Yüksek sıcaklık veya düşük sıcaklık gerektiren uygulamalar
- Küçük çaplı makine ve ekipman bağlantıları
Standart ve Bağlantı Seçenekleri
FGAV için katalogda API602, BS5352 ve ANSI B16.34 dizayn standartları belirtilmektedir. Ürün seçilirken projedeki standart talebi, basınç sınıfı ve bağlantı biçimi birlikte değerlendirilmelidir.
Flanşlı bağlantılar sökülebilir montaj avantajı sağlarken alın kaynaklı ve soket kaynaklı seçenekler kaynaklı borulama sistemlerine uyum sağlar. Dişli bağlantılar ise uygun çap ve çalışma koşullarındaki tesisatlarda değerlendirilebilir.
Kamu Kurumları ve Marka Onayı Süreçleri
Ayvaz FGAV; kamuya ait enerji tesisleri, şehir hastaneleri, üniversite kampüsleri, savunma sanayi tesisleri, belediyeler ve bağlı idarelerin yüksek basınçlı tesisat projelerinde teknik şartname kapsamında değerlendirilebilir.
Marka onayı ve eşdeğer ürün değerlendirmesi hazırlanırken Class basınç sınıfı, DN ölçüsü, sıcaklık aralığı, bağlantı biçimi ve dizayn standartları proje şartnamesiyle karşılaştırılmalıdır. İstenen standardın ürün kataloğunda bulunması tek başına yeterli olmayabilir; uygulama şartlarının tamamı birlikte kontrol edilmelidir.
Mermekanik tarafından sağlanabilecek katalog, ürün teknik bilgileri ve teklif evrakları; yüklenici, müşavir firma, proje müellifi veya kontrol teşkilatına sunulacak marka onayı dosyasının hazırlanmasına yardımcı olur.
Önemli: Her kamu kurumunun teknik şartnamesi ve kabul kriterleri farklı olabilir. Nihai marka onayı ve ürün uygunluğu ilgili idare, proje müellifi ve kontrol teşkilatı tarafından teyit edilmelidir.
FGAV Seçiminde Dikkat Edilecek Noktalar
- Class basınç sınıfı PN değeriyle doğrudan eşleştirilmemelidir.
- Çalışma basıncı ile sıcaklık değeri birlikte değerlendirilmelidir.
- DN ölçüsü ve bağlantı biçimi borulama projesiyle karşılaştırılmalıdır.
- Akışkanın vana ve sızdırmazlık malzemeleriyle uyumu doğrulanmalıdır.
- El çarkının çalışabilmesi için vana üzerinde yeterli kullanım alanı bırakılmalıdır.
- Kaynaklı bağlantılarda uygun kaynak ve montaj prosedürü uygulanmalıdır.
- Ürün grup broşüründe malzeme bilgisi bulunmadığından güncel teknik föy üzerinden teyit alınmalıdır.
Ayvaz Yetkili Bayi Mermekanik
Mermekanik Mühendislik, Ayvaz yetkili bayi desteğiyle FGAV yüksek basınç gate vana için teknik ürün seçimi, marka onayı dokümanları, teklif ve hızlı sevkiyat süreçlerinde destek sağlar. Uygun ürünün belirlenebilmesi için çap, basınç sınıfı, sıcaklık, akışkan ve bağlantı bilgilerini paylaşabilirsiniz.
Teknik değerler Ayvaz Yüksek Basınç Vanaları Ürün Grup Broşürü’nden alınmıştır. Ayvaz ürünleri üretim sürecinden kaynaklanan teknik değişikliklere ve sapmalara tabi olabilir.
