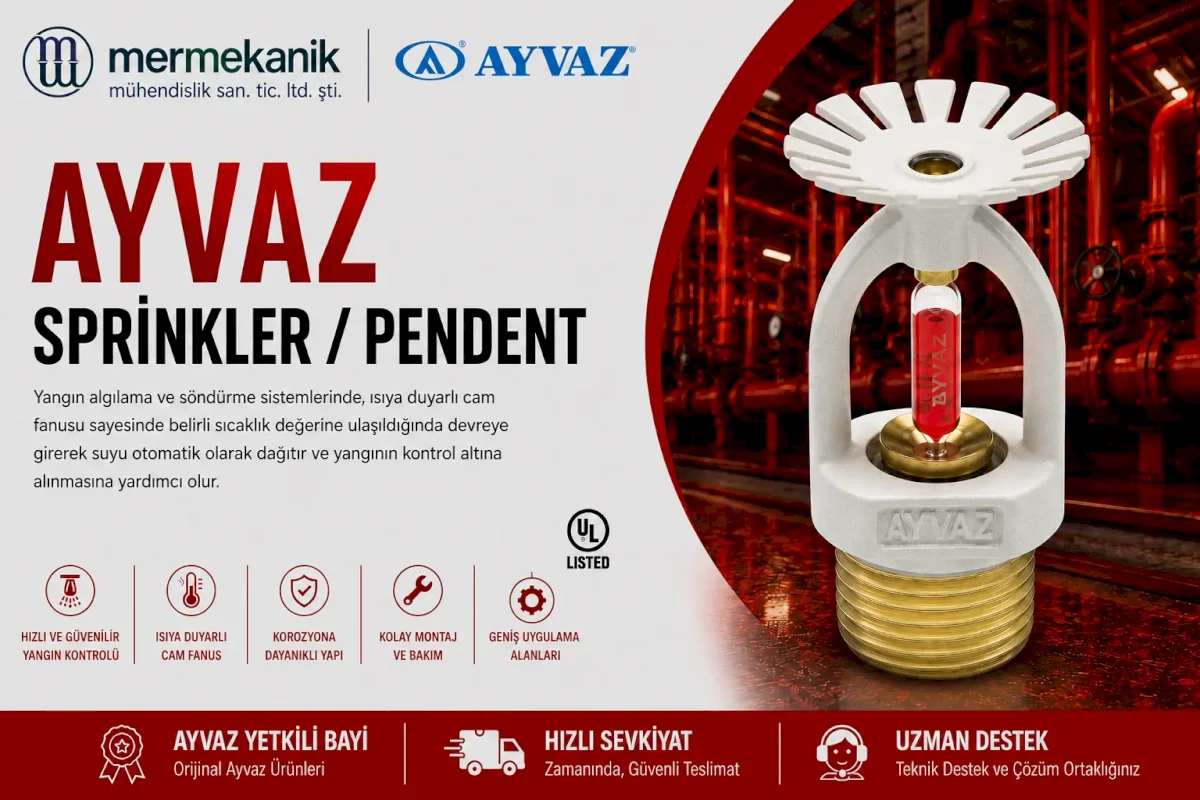

Ayvaz Sprinkler / Pendent

Ayvaz Sprinkler / Pendent, otomatik yangın söndürme sistemlerinde tavandan aşağı yönlü uygulamalar için kullanılan sprinkler başlığıdır. Yangın sprinkler sisteminin uç elemanlarından biri olan pendent sprinkler, tesisatın projede belirlenen yerleşimine uygun şekilde monte edilerek korunan mahal içerisinde suyun uygun dağılımla verilmesini sağlayan sistem bileşenidir.

Ayvaz Yangın Grubu kataloğunda Pendent sprinkler; konut, ofis, otel ve öğrenci yurtları için belirtilmektedir. Ürünün katalogdaki K Faktörü 5.6 (80), bağlantı ölçüsü ise 1/2" olarak verilmiştir. Ürün katalog üzerinde UL Listed işaretiyle sunulmaktadır.

Ayvaz Sprinkler / Pendent Teknik Özellikleri

Pendent Sprinkler Nedir?

Pendent sprinkler, sprinkler tesisatına üst kısmından bağlanan ve sprinkler başlığının dağıtıcı elemanı aşağıya bakacak şekilde uygulanan sprinkler tipidir. Bu yerleşim, tavan altındaki koruma alanına suyun aşağı yönlü olarak dağıtılmasına imkan verir.

Sprinkler sisteminde her başlık bağımsız bir koruma elemanı olarak düşünülmelidir. Bu nedenle ürün seçimi yalnızca sprinkler başlığının fiziksel ölçüsüne göre değil; hidrolik hesap, sprinkler yerleşimi, korunan alanın kullanım amacı ve ilgili proje kriterleri birlikte değerlendirilerek yapılmalıdır.

K Faktörü 5.6 (80) Ne Anlama Gelir?

Sprinkler sistemlerinde K faktörü, sprinkler başlığından geçen su debisi ile sprinkler girişindeki basınç arasındaki ilişkinin ifade edilmesinde kullanılan temel tasarım parametrelerinden biridir.

Ayvaz Pendent sprinkler için katalogda belirtilen değer K 5.6 (80)'dir. Projelendirme aşamasında bu değer, hidrolik hesap sonuçlarıyla birlikte değerlendirilerek sprinkler başlığından ihtiyaç duyulan su debisinin sağlanıp sağlanamayacağının kontrolünde kullanılır.

Bu nedenle sprinkler seçiminde yalnızca boru çapına veya fiziksel görünüme göre karar verilmesi doğru değildir. K faktörü, sprinkler sisteminin hidrolik projelendirmesinin doğrudan bir parçasıdır.

1/2" Bağlantı Yapısı

Ayvaz Sprinkler / Pendent ürününün katalogdaki bağlantı ölçüsü 1/2" olarak belirtilmiştir. Montaj sırasında sprinkler bağlantı noktasının tesisat projesindeki branşman ve sprinkler bağlantı detaylarıyla uyumlu olması gerekir.

Montaj noktasında bağlantının eksen kaçıklığına uğramaması, sprinkler başlığının mekanik darbeye maruz bırakılmaması ve uygulamanın proje detaylarına uygun gerçekleştirilmesi sistemin sağlıklı işletilmesi açısından önemlidir.

Pendent Sprinkler Nasıl Çalışır?

Otomatik sprinkler sistemlerinin çalışma mantığında, yangın sonucunda oluşan ısının sprinkler başlığındaki ısıya duyarlı elemanı etkilemesiyle ilgili sprinkler başlığının devreye girmesi esas alınır. Aktive olan sprinkler üzerinden su, sprinkler dağıtıcı elemanına ulaşarak korunan alana dağıtılır.

Burada önemli nokta, sprinkler sistemindeki tüm başlıkların aynı anda açılması gerektiği yönündeki yaygın yanlış algıdır. Standart otomatik sprinkler uygulamalarında çalışma, yangının oluşturduğu ısının etkilediği sprinkler başlıklarının devreye girmesi prensibine dayanır.

Sprinkler Deflektörünün Görevi

Sprinkler başlığındaki deflektör, sprinkler üzerinden gelen suyun korunan alana uygun bir dağılım karakteriyle yönlendirilmesinde görev alan temel parçadır. Pendent tip uygulamada sprinkler başlığı aşağı yönlü yerleştiği için deflektörün konumu ve sprinkler montaj yönü büyük önem taşır.

Sprinkler başlığının proje dışında farklı bir açıyla monte edilmesi veya çevresinde su dağılımını etkileyebilecek engeller bulunması, sprinkler sisteminin tasarlanan performansını olumsuz etkileyebilir. Bu nedenle sprinkler yerleşimi mimari elemanlardan bağımsız düşünülmemelidir.

Ayvaz Pendent Sprinkler Kullanım Alanları

Ayvaz kataloğunda Pendent sprinkler için aşağıdaki uygulama alanları belirtilmektedir:

• Konut projeleri
• Ofis yapıları
• Oteller
• Öğrenci yurtları

Bu yapılarda sprinkler seçimi yapılırken yalnızca yapı türü değil, ilgili mahallin yangın risk sınıfı, sprinkler yerleşimi, hidrolik hesaplar ve proje şartları da birlikte değerlendirilmelidir.

Sprinkler Seçiminde K Faktörü Neden Önemlidir?

Sprinkler sistemlerinde hidrolik hesap, yangın güvenliği tasarımının en önemli aşamalarından biridir. K faktörü sprinkler başlığının hidrolik karakteristiğini ifade ettiği için, projede istenen debinin sağlanmasında doğrudan dikkate alınır.

Ayvaz Pendent sprinkler için belirtilen K 5.6 (80) değeri, ürünün proje hesabında kullanılacak temel sprinkler verilerinden biridir. Bir projede farklı K faktörüne sahip sprinkler kullanılması söz konusuysa, mevcut hidrolik hesapların buna göre kontrol edilmesi gerekir.

Sprinkler Yerleşiminde Dikkat Edilmesi Gerekenler

Sprinkler başlıklarının birbirine olan mesafesi, duvarlara olan konumu, tavan geometrisi ve sprinkler su dağılımını engelleyebilecek yapı elemanları projelendirme aşamasında değerlendirilmelidir.

Aydınlatma armatürleri, kanallar, kirişler, dekoratif tavan elemanları veya diğer mekanik tesisat ekipmanları sprinkler dağılım alanını etkileyebileceği için sprinkler koordinasyonu mimari, mekanik ve elektrik disiplinleriyle birlikte yapılmalıdır.

Asma Tavan Uygulamalarında Sprinkler Koordinasyonu

Ofis, otel, konut ve öğrenci yurdu projelerinde asma tavan uygulamaları oldukça yaygındır. Pendent sprinkler yerleşiminde tavan kotunun doğru belirlenmesi, sprinkler başlığının nihai mimari yüzeyle uyumlu konumlandırılması ve uygulama öncesinde mekanik tesisat koordinasyonunun tamamlanması önemlidir.

Montaj sonrasında tavan kotunun değiştirilmesi veya sprinkler başlığının proje konumundan farklı bir seviyede bırakılması, hem mimari görünümü hem de sprinkler uygulamasını olumsuz etkileyebilir.

UL Listed Sprinkler Kullanımının Önemi

Ayvaz Sprinkler / Pendent ürününün katalog sayfasında UL Listed işareti bulunmaktadır. UL belgesi talep edilen yangın tesisatı projelerinde sprinkler seçimi yapılırken ürünün güncel belgelendirme kapsamının ve teknik dokümanlarının proje şartlarıyla birlikte kontrol edilmesi gerekir.

Özellikle marka onaylı projelerde, kamu yatırımlarında ve uluslararası şartnamelere göre yürütülen uygulamalarda sprinkler başlığının teknik dokümanlarının teklif ve malzeme onay sürecinde eksiksiz sunulması önemlidir.

Teknik Şartnamelerde Sprinkler Seçimi

Sprinkler başlığı seçiminde yalnızca marka adı üzerinden hareket edilmemelidir. Şartnamede istenen sprinkler tipi, K faktörü, bağlantı ölçüsü, sertifika ve proje tasarım kriterlerinin seçilen ürünle uyumlu olduğu kontrol edilmelidir.

Ayvaz Sprinkler / Pendent için katalogda verilen K 5.6 (80), 1/2" bağlantı ve UL Listed bilgileri, ürün seçiminde dikkate alınması gereken temel katalog verileridir.

Sprinkler Montajında Sık Yapılan Hatalar

• Sprinkler tipinin proje kontrolü yapılmadan değiştirilmesi
• K faktörü farklı bir ürünün hidrolik hesap kontrolü yapılmadan kullanılması
• Sprinkler montaj yönünün yanlış uygulanması
• Sprinkler çevresinde su dağılımını engelleyen mimari veya mekanik eleman bırakılması
• Asma tavan kotuyla sprinkler kotunun koordine edilmemesi
• Ürün belgelendirmesinin teknik şartnameyle karşılaştırılmaması

Projede Ürün Değişikliği Yapılırken Nelere Dikkat Edilmeli?

Onaylı projede belirtilen sprinkler yerine farklı bir sprinkler kullanılmak isteniyorsa yalnızca bağlantı çapının aynı olması yeterli değildir. K faktörü, sprinkler tipi, sertifikasyon ve diğer proje kriterlerinin karşılaştırılması gerekir.

Özellikle K faktörü değişikliği hidrolik hesap üzerinde etkili olabileceğinden, ürün değişikliği yapılmadan önce proje tasarımcısı ve ilgili teknik ekip tarafından kontrol gerçekleştirilmelidir.

Kamu Kurumları ve Marka Onaylı Projeler

Kamu kurumları, hastaneler, öğrenci yurtları, oteller, kamu hizmet binaları ve teknik şartnameye bağlı özel sektör projelerinde sprinkler ürünlerinin malzeme onay süreci önem taşır.

Bu projelerde ürün seçimi yapılırken teknik şartname, onaylı mekanik proje, hidrolik hesap, sertifikasyon talepleri ve üretici teknik dokümanları birlikte değerlendirilmelidir.

Mermekanik Ayvaz Yetkili Bayi Desteği

Mermekanik Mühendislik, Ayvaz yetkili bayi olarak sprinkler ve diğer Ayvaz Yangın Grubu ürünlerinde proje bazlı ürün seçimi, teknik doküman desteği, tekliflendirme ve ürün tedariği konusunda hizmet sunmaktadır.

• Ayvaz yetkili bayi güvencesi
• Sprinkler ürünlerinde proje bazlı ürün seçimi
• K faktörü ve bağlantı ölçüsü kontrol desteği
• Teknik şartname ve ürün karşılaştırma desteği
• UL belgeli ürünlerde teknik doküman desteği
• Kamu ve özel sektör projelerine teklif desteği
• Hızlı sevkiyat ve ürün tedariği

Ayvaz Sprinkler / Pendent için fiyat, stok, teknik doküman, malzeme onay dosyası ve proje teklifi taleplerinizde Mermekanik Mühendislik ile iletişime geçebilirsiniz.
