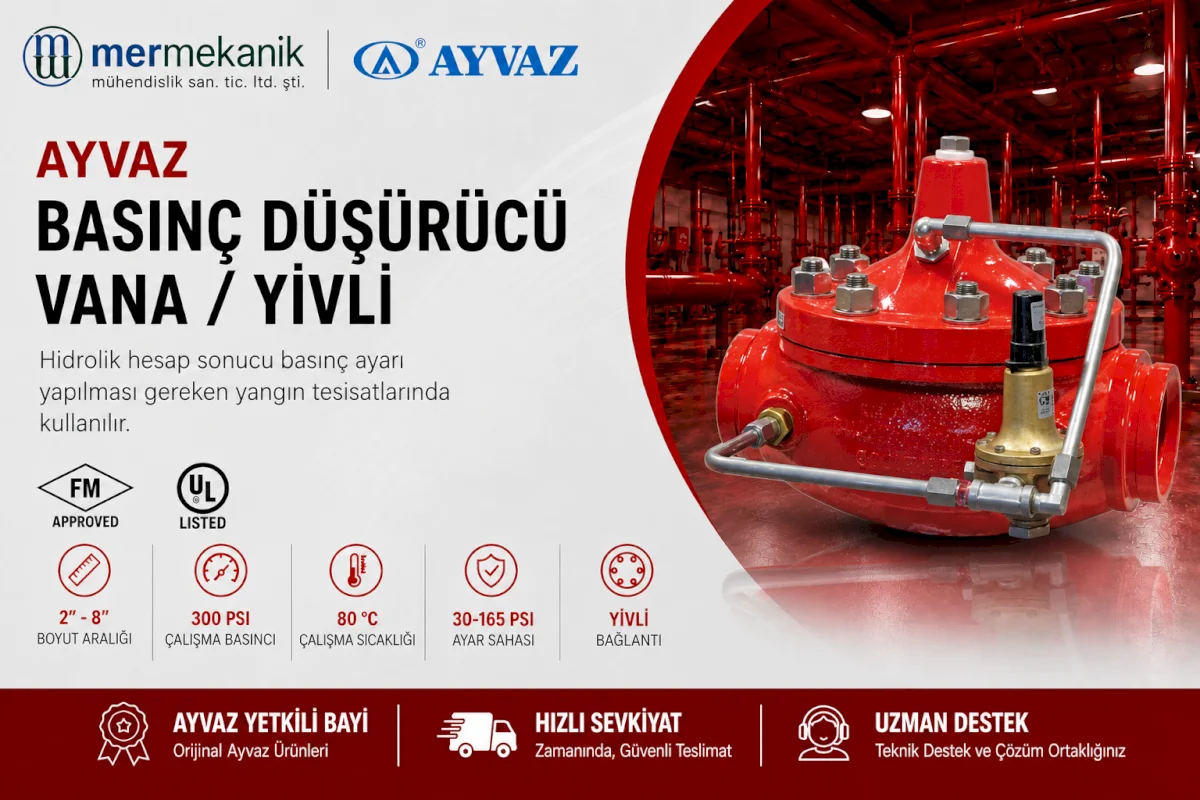

Ayvaz Basınç Düşürücü Vana / Yivli

Ayvaz Basınç Düşürücü Vana / Yivli, yangın tesisatlarında yapılan hidrolik hesaplar sonucunda belirlenen basınç değerlerinin kontrol edilmesine yardımcı olan basınç kontrol vanasıdır. Özellikle sistemin farklı bölgelerinde basıncın proje değerlerine göre düzenlenmesi gereken uygulamalarda kullanılır.

Ayvaz Yangın Grubu kataloğunda ürünün 300 PSI (20,68 bar) çalışma basıncı, 80 °C çalışma sıcaklığı ve 30-165 PSI (2,0-11,3 bar) ayar sahası ile sunulduğu belirtilmektedir. Gövdesi Demir Döküm, bağlantı tipi ise Yivlidir. Ürün 2" - 8" boyut aralığında sunulmaktadır.

Ayvaz Basınç Düşürücü Vana / Yivli Teknik Özellikleri

Basınç Düşürücü Vana Nedir?

Basınç düşürücü vana, tesisat içerisindeki yüksek basıncın vana sonrasında daha düşük ve kontrollü bir seviyeye getirilmesine yardımcı olan kontrol vanasıdır. Yangın tesisatlarında pompa çıkış basıncı, bina yüksekliği, kot farkları ve hidrolik hesap sonuçları nedeniyle farklı bölgelerde farklı basınç seviyelerine ihtiyaç duyulabilir.

Bu gibi durumlarda basınç düşürücü vana, tesisatın ilgili bölümündeki basıncın proje tarafından belirlenen değerlere uygun şekilde kontrol edilmesine yardımcı olur.

Hidrolik Hesap Sonucuna Göre Basınç Ayarı

Ayvaz kataloğunda bu ürünün, yapılan hidrolik hesaplar sonucunda basınç ayarı yapılması gereken yangın tesisatlarında kullanılabileceği belirtilmektedir. Bu nedenle ürün seçimi yalnızca boru çapına göre yapılmamalıdır.

Pompa basıncı, sistem debisi, boru hattı uzunluğu, kot farkı ve tesisatın diğer hidrolik özellikleri birlikte değerlendirilerek gerekli basınç değeri belirlenmelidir.

30-165 PSI Ayar Sahası

Ayvaz Basınç Düşürücü Vana / Yivli için katalogda belirtilen ayar sahası 30-165 PSI (2,0-11,3 bar) aralığındadır. Bu değer, vananın farklı yangın tesisatı çalışma koşullarında proje gerekliliklerine göre ayarlanabilmesine imkan verir.

Vana ayar değeri saha koşullarında rastgele belirlenmemeli, onaylı mekanik proje ve hidrolik hesap sonuçları dikkate alınmalıdır.

300 PSI Çalışma Basıncı

Ürünün katalogda belirtilen çalışma basıncı 300 PSI (20,68 bar) değerindedir. Yangın tesisatında kullanılacak vana seçilirken sistemde oluşabilecek maksimum çalışma basıncı ile ürünün teknik kapasitesi karşılaştırılmalıdır.

Bu nedenle ürün seçiminde sadece basınç ayar aralığı değil, vananın çalışma basıncı da teknik değerlendirmeye dahil edilmelidir.

80 °C Çalışma Sıcaklığı

Ayvaz Basınç Düşürücü Vana / Yivli için katalogda verilen çalışma sıcaklığı 80 °C olarak belirtilmektedir. Ürün seçiminde tesisatın çalışma şartlarının katalog teknik değerleriyle uyumlu olması gerekir.

Demir Döküm Gövde

Ürünün gövde malzemesi katalogda Demir Döküm olarak belirtilmektedir. Gövde malzemesi, basınç sınıfı ve bağlantı tipi gibi özellikler yangın tesisatı ürün seçiminde birlikte değerlendirilmelidir.

Yivli Bağlantı Sistemi

Ayvaz Basınç Düşürücü Vana / Yivli, yivli bağlantı yapısına sahiptir. Yivli bağlantılar özellikle yangın tesisatlarında montaj kolaylığı ve tesisat uygulamalarındaki pratikliği nedeniyle yaygın olarak kullanılmaktadır.

Montaj sırasında kullanılacak yivli bağlantı elemanlarının vana ve boru çapıyla uyumlu olması, hat hizasının doğru yapılması ve vana gövdesi üzerinde istenmeyen mekanik yük oluşmaması önemlidir.

2" - 8" Boyut Aralığı

Ayvaz Basınç Düşürücü Vana / Yivli, 2" ile 8" arasında farklı boyut seçenekleriyle sunulmaktadır. Bu ölçü aralığı, farklı çaplarda tasarlanan yangın tesisatlarında proje ihtiyacına uygun vana seçimine imkan verir.

Vana çapı belirlenirken boru çapıyla birlikte debi, basınç ve hidrolik hesap sonuçları da dikkate alınmalıdır.

Yangın Tesisatlarında Basınç Kontrolünün Önemi

Yangın tesisatlarının tüm noktalarında aynı basınç değeri bulunmayabilir. Özellikle yüksek yapılarda, pompa basıncının yüksek olduğu sistemlerde ve kot farkının fazla olduğu tesisatlarda bazı bölgelerde basıncın düşürülmesi gerekebilir.

Basınç düşürücü vanalar, sistem içerisindeki belirli bölgelerde basıncın kontrollü şekilde düzenlenmesine yardımcı olarak tesisatın proje koşullarına uygun çalışmasına katkı sağlar.

Basınç Düşürücü Vana ve Relief Vana Arasındaki Fark

Basınç düşürücü vana ile relief yani basınç rahatlatma vanası farklı amaçlarla kullanılan ürünlerdir. Basınç düşürücü vana, vana sonrasındaki basıncı kontrol etmek için kullanılırken relief vana sistemde oluşabilecek fazla basıncın rahatlatılmasına yardımcı olur.

Bu nedenle iki vana tipi birbirinin doğrudan alternatifi olarak değerlendirilmemeli, onaylı yangın projesinde belirtilen ürün tipi kullanılmalıdır.

Ürün Seçiminde Dikkat Edilmesi Gerekenler

• Hidrolik hesap sonuçlarının kontrol edilmesi
• Gerekli giriş ve çıkış basınçlarının belirlenmesi
• 30-165 PSI ayar sahasının proje ihtiyacına uygunluğunun kontrol edilmesi
• 300 PSI çalışma basıncının sistem şartlarıyla karşılaştırılması
• 2" - 8" arasında doğru vana çapının seçilmesi
• Yivli bağlantı detaylarının tesisatla uyumlu olması
• Teknik şartname ve malzeme onay kriterlerinin incelenmesi

Montaj ve Devreye Alma

Basınç düşürücü vananın montajı onaylı mekanik proje doğrultusunda gerçekleştirilmelidir. Vana montaj yönü, bağlantı şekli ve tesisat içerisindeki konumu saha uygulamasında kontrol edilmelidir.

Devreye alma aşamasında vana ayarı, hidrolik hesap sonucunda belirlenen basınç değerlerine göre yapılmalı ve sistem çalışırken giriş ve çıkış basınçları kontrol edilmelidir.

Kamu Kurumları ve Teknik Şartname Projeleri

Kamu kurumları, hastaneler, alışveriş merkezleri, yüksek yapılar, endüstriyel tesisler, oteller ve büyük ölçekli yangın tesisatı projelerinde basınç kontrol ekipmanları teknik şartnameye göre seçilmelidir.

Ayvaz Basınç Düşürücü Vana / Yivli değerlendirilirken 300 PSI çalışma basıncı, 30-165 PSI ayar sahası, Demir Döküm gövde, Yivli bağlantı ve boyut seçenekleri proje şartlarıyla birlikte değerlendirilmelidir.
